Спутниковые антенны принцип их действия доклад

История создания спутникового телевидения

Сама идея передачи сигнала между континентами с помощью летательных аппаратов возникла вместе с самими самолётами, если не раньше. В СССР эта задача предметно рассматривалась ещё в 30-е годы XX века, но осуществить задуманное вышло только после окончания Второй мировой.

Передавать радиосигналы через летательные аппараты пыталась немецкая армия: её наработки после войны освоили и усовершенствовали союзники СССР.

Идея спутниковой передачи сигнала на большие расстояния принадлежит британскому офицеру и фантасту Артуру Кларку. В 1945 году его статью на эту тему опубликовало издание Wireless World.

Первый же спутник, запущенный СССР в 1957 году, уже умел передавать радиосигналы. В том же году технология «космических телетрансляций» была опробована в СССР без выхода за пределы атмосферы: телетрансляции с Московского международного фестиваля молодёжи и студентов в Киеве и Минске шли через передатчики, установленные в самолётах.

На Западе ТВ-картинку со спутника впервые удалось получить 23 июля 1962 года. Из-за эллиптической орбиты американский Telstar-1 мог передавать сигнал в США и Европу короткими сессиями.

В 1964 году NASA вывело на круговую орбиту Земли над экватором аппарат Syncom-3. Он совместно со спутником Relay-1 передавал видео с Олимпиады в Европу, США и Токио. Оператором вещания выступила компания AT&T.

В 1965 году СССР запустил спутник «Молния-1», который смог передать видеосигнал из Владивостока в Москву, а позже из Москвы в Париж. В 1967 году через систему «Орбита» началась трансляция Центрального телевидения из столицы на отдалённые районы Сибири и Дальний Восток. Наследниками отечественной «Орбиты» стали системы «Экран» с более простым устройством приёмных станций.

В конце 1970-х годов в США стартовали продажи приёмных антенн-тарелок. Они были громоздкими и дорогими, зато позволяли смотреть телевидение бесплатно. Современное спутниковое ТВ закодировано, но шифровать сигнал стали только к середине 80-х.

По-настоящему массовой услугой спутниковое ТВ стало к середине 1990-х, в том числе и в России, которая для этих целей вывела на орбиту спутники «ГАЛС-1» и «ГАЛС-2». Тогда же в США появились цифровые трансляции, а позже эта технология распространилась по всему миру. Переход на цифру улучшил и качество сигнала, и число транслируемых ТВ-каналов. Принимающие тарелки можно было заметно уменьшить.

В России бум спутникового ТВ-вещания пришёлся на 2000-е годы. В 2022-м эту услугу в стране предлагают четыре оператора. И сегодня спутниковое ТВ не имеет альтернативы в отдалённых от городской инфраструктуры местах. Число российских домохозяйств, в которых телевидение есть благодаря спутниковой тарелке, в 2021 году почти достигло 20 млн — услугой пользовались около 80 миллионов человек.

Как верно выбрать спутниковую антенну

Размеры антенн, принимающих сигнал со спутника, могут быть различными. Операторы трансляции предлагают пользователям практически схожие условия. Некоторые провайдеры, такие, как, например, МТС, реализуют в различных областях отличные друг от друга блоки антенн.

По принципу работы системы понятно, какую роль играют размеры спутниковых антенн. Чем больше отражающая поверхность дефлектора, тем больше волновой энергии он собирает и направляет на конвертер.

Спутниковые каналы трансляции обычно рассчитываются по средним параметрам. Таким образом, на территории оптимального приема пользователь может установить классическую тарелку, диаметр которой составляет 60 см. В регионах, где низкий сигнал, предпочтительно использовать антенну с дефлектором диаметром 90 см или больше.Карта покрытия — указан размер тарелки для качественного приема спутникового сигнала

Выбираем антенну для интернета

После выбора оператора спутникового интернета необходимо выбрать подходящую «тарелку». На самом деле, это несложно.

Для этого не нужно знать физику или формулы, и рассчитывать ничего нет необходимости. Продавцы смогут подобрать подходящую антенну с комплектом для спутникового интернета.

Выбираем антенну для ТВ

Если вы хотите купить спутниковую антенну для телевизора, то нужно учитывать ее размер. Этот параметр связан непосредственно с показателем усиления устройства. Чем больше его размер, тем больше будет параметр усиления.

В том случае, если размер тарелки будет меньше допустимого для приема нужного транспондера, то на экране появится сообщение «нет сигнала». Изображение будет разваливаться «на квадратики», и то же будет происходить при неправильной настройке антенны к спутнику.

Для разной мощности приема спутникового сигнала требуется разный диаметр тарелок (53 dbW – 0,6 м, 48 dbW – 0,8 м, 45 dbW – 1,0 м, 40 dbW – 1,5 м).

Какую спутниковую тарелку лучше выбрать для интернета и телевидения

Офсетные антенны больше всего подходят для приема спутникового ТВ и интернета. Офсетные тарелки представляют собой несимметричные вырезки из параболоида вращения, в которых присутствует облучатель. Фокус этого элемента располагается ниже, чем геометрический центр самой антенны.

Такое месторасположение убирает тень с полезной поверхности антенны облучателем, а также его опорными стойками. Это увеличивает показатель полезной эксплуатации при равной площади зеркала. Облучатель в таких конструкциях расположен ниже, чем центр тяжести тарелки. Таким образом, он повышает устойчивость антенны при порывах ветра.Установка и настройка офсетной антенны

Выбираем антенну для дачи

Антенны, принимающие сигнал со спутника, как и их аналоговые варианты, имеют зависимость от волны, которая приходит от наземных вышек. Если он слабый, то и трансляция будет некачественной. По этой причине следует учитывать расстояние до ретранслятора и покупать специальные усилители. Также не стоит забывать о погодных условиях.

Во избежание ошибок антенны для дачи следует выбирать, учитывая следующие правила:

конструкция должна работать при диапазоне принимаемой частоты 300 — 3000 МГц;
стрела должна быть пропорциональна расстоянию до наземной вышки;
показатели мощности должны быть настроены для улавливания волны;
для открытой или лесной территории покупаются различные изделия.

Как настраивать антенну на спутник

Если первоначальная предварительна установка антенны по компасу или карте не принесли результата. То есть изображение на экране телевизора отсутствует или низкое значение мощности и качества. Тогда необходимо более точно направить антенну на спутник. Для этого будем использовать метод сканирования пространства в предполагаемом месте нахождения спутника. Суть метода наглядно отражена на рисунке:

Нам необходимо плавно поворачиваем антенну в горизонтальной плоскости, смещая ее шагами по 1..2 см. После каждого сдвига делаем паузу 3..5 сек, чтобы дать возможность ресиверу обработать сигнал. Контролируем на экране телевизора уровни сигналом мощности и качества. Как только Вы нащупаете спутник, то вначале увеличится значение мощности, а потом и качества.

Если при горизонтальном повороте антенны «захват» сигнала не происходит, необходимо перейти к вертикальному смещению антенны. Для этого не меняя положения антенны, сместите верхний край антенны приблизительно на 1 см вперед или назад, зафиксируйте это положение по вертикали и повторите поиск по горизонтали необходимое количество раз после смещения по вертикали на один шаг. Продолжаем до тех пор, пока не получим примерно следующие значения:

Этих значений вполне достаточно для качественно приема Телекарты в Волгограде. После чего настройку антенны можно считать законченной. Затягиваем покрепче все болты и гайки. При этом контролируем значения параметров мощности и качества.

Подключение Diseqc

При наличии только дайсика, подключение и настройка спутников производится в следующей последовательности.

Запомните, что любой уважающий себя магазин спутникового оборудования и подобных систем, всегда продает тюнеры уже прошитыми на те или иные каналы и спутники. Иначе, его просто-напросто выживут с рынка конкуренты.

При этом, при покупке обязательно попросите продавца, что бы он написал вам порты Diseqc коммутатора, так как они были выставлены им при настройках. Именно по этим портам вам придется делать все подключения кабелей.

При монтаже вы сначала подсоединяете кабели на головки, а затем заводите их на дайсик. Как раз таки на нем, желательно подключить все изначально с “заводскими” настройками тюнера.

Если у вас какой-либо спутник в ресивере настроен на первый порт, соответственно и не дайсеке он должен идти на порт№1. Если на второй, то и в коммутаторе задействуется порт №2 и т.д.

Все входные порты всегда подписаны. Центральный одиночный разъем – это выход на сам тюнер.

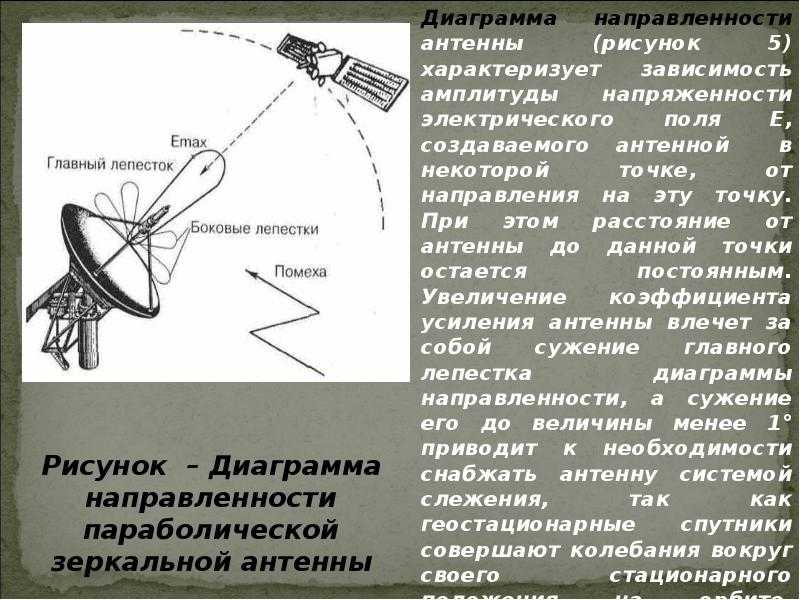

Как работает спутниковая антенна

Телевизионная антенна спутниковой связи используется для приёма телесигнала с космического спутника. Параметры самой тарелки и её конвертера в большой степени определяют то качество изображения и звука, которое выдаст вам спутниковый декодер на экране вашего телевизора. Рассмотрим принцип их действия.

Уровень сигнала, полученного со спутника на земле очень мал в сравнении с его исходным уровнем: затухание порядка 200 дБ. Это и понятно: расстояние, которое отделяет землю от спутника, составляет около 36000 км. Получить сигнал такой силы, чтобы смотреть программы, можно, только если максимально его сконцентрировать. Именно эту функцию выполняет спутниковый волновой приёмник, который является изогнутой поверхностью, называемой в просторечие тарелкой.

Волны, посылаемые спутником на землю, отражаются внутренней поверхностью антенны, подчиняясь законам оптики, и сосредоточиваются в точке, называемой фокусом. В этой точке расположена приёмная головка преобразователя, устройства для конвертации высокочастотных колебаний в кабельный сигнал.

Комплект

Спутниковое телевидение включает в себя следующее обязательное оборудование и устройства:

Конвектор. Спутниковая головка используется для приема телевизионного сигнала, излучаемого спутником.
Пластина. Отражатель, необходимый для отражения и фокусировки рассеянного излучения на приемнике.
Кабель. Для передачи изображения используется тот же коаксиальный кабель, что и при использовании наземной антенны или кабельного телевидения.
CAM-модуль. Внутри вставляется платежная карта оператора для разблокировки программ платной передачи.
Карта оплаты. Используется для просмотра платного контента.

Это минимальный набор оборудования, необходимый для самостоятельной установки спутниковой антенны. В этом случае для просмотра изображения необходимо использовать устройство со встроенным тюнером DVB-S2.

В общем, в спутниковый комплект могут входить и другие устройства:

Получатель. У него двойное назначение. Во-первых, он декодирует цифровой сигнал S / S2. Во-вторых, приставка — это носитель 1000 и более физических каналов, которые используются при просмотре контента разных операторов, потому что на ТВ не хватает ТВК для всех программ вещания. Ниже мы также поговорим о том, как настроить тюнер спутниковой антенны самостоятельно.
Диссек. Он излучает сигналы с нескольких спутников на общий кабель для дальнейшей транспортировки. Исключение составляют головки разных стандартов передачи, так как ATV передается в обычном виде и изображение можно просматривать напрямую, минуя приемник.

Спутниковая тарелка как устройство включает в себя только конвектор и спутниковую тарелку. Последний действует как отражатель, перенаправляя рассеянное излучение любой интенсивности. Технически антенна может включать в себя большое количество головок от разных операторов, но на практике их не больше трех.

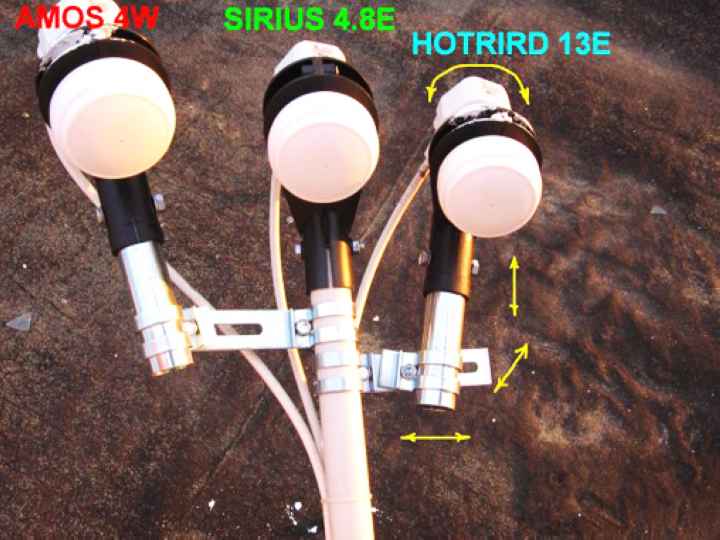

Настройка спутниковой антенны на 3 спутника Amos, Astra, Sirius Hotbird

Установка спутникового телевидения с трех спутников позволит вам смотреть множество бесплатных русскоязычных телеканалов (более 90) и огромное количество иностранцев (более 2 тысяч). Стандартное оборудование:

спутниковая антенна,
три преобразователя Ku-диапазона;
две пластиковые подставки для боковых конвертеров;
мачты или опоры для антенн;
DiSEqС (Диссека) — преобразователь-переключатель;
разъемы типа F;
коаксиальные кабели 75 Ом.

Astra

Транспондер для спутников Astra, Amos, Hot Bird

Используйте спутниковый тюнер (ресивер), например Openbox X800. В меню тюнера откройте пункт «Установка антенны» и самостоятельно установите частоту для спутника Astra, который станет центральной в нашей трехспутниковой связи:

H — горизонтальная поляризация;
V — вертикальная поляризация;
локация — 4.80 E;
частота — 11,766 ГГц;
символьная скорость (S / R) — 27500;
редактирование данных (FEC) – ¾.

Антенна должна быть ориентирована в сторону спутника. При этом вам необходимо убедиться, что антенна направлена на правильный спутник. Для проверки необходимо ввести транспондеры, указанные в таблице, и активировать любой канал. Если в результате сканирования каналы не появились, значит, антенна настроена неправильно и настройку необходимо выполнить заново.

Amos

Настройка спутника Hotbird и Amos такова, что вам нужно найти правильное положение конвертера относительно центра. Для этого нужно перемещать его по горизонтали и вертикали, пока не найдете приемлемый уровень сигнала.

позиция — 13Е;
частота — 10,815 ГГц;
символьная скорость (S / R) — 30 000.

Hotbird

Подключите кабель к конвертеру, затем откройте меню тюнера и установите следующие параметры:

положение — 4Вт;
частота — 11,139 ГГц;
символьная скорость (S / R) — 27500.

Затем подключите DiSEqC к соответствующему конвертеру и установите номера портов для каждого спутника в тюнере. Например, в нашем конкретном случае:

первый порт — спутник Astra;
второй порт — Амос;
третий порт — Hot Bird;
четвертый порт бесплатный.

Так называемый дракон — это спутниковая тарелка, настроенная на три известных спутника Amos, Astra и Hotbird

Что нужно знать перед подключением

От вещателя на спутник всегда поступает только прямой сигнал, а уже от него возможны два варианта ретрансляции:

Прямая. Излучение от спутника идет на Землю по прямой траектории, и пользователь принимает электромагнитную волну сверху. Режим работы, при котором конвектор настроен на такой прием, называется вертикальной поляризацией. Такой вариант гарантирует уверенный прием сигнала практически в любых условиях, однако имеет существенный минус — излучение проходит сквозь плотные слои атмосферы и сильно рассеивается.
Круговая. Излучение от спутника направляется по касательной орбиты Земли и идет по кругу. При такой ретрансляции география вещания значительно расширяется, однако для сигнала становятся характерными те же проблемы, которые есть у эфирного ТВ. При такой рабочей настройке спутника излучение менее подвержено рассеиванию, т.к. проходит атмосферу по касательной. Настроенные под прием такого сигнала конвекторы работают в режиме горизонтальной поляризации.

По этой причине для самостоятельной настройки спутниковой антенны важно знать не только положение спутника, но и как распространяется сигнал и доходит до пользователя.

Спутниковая тарелка используется для фокусирования сигнала на приемник, и она нужна любому комплекту, т.к. пользователю всегда приходится иметь дело с рассеянным сигналом.

При покупке оборудования важно рассматривать ее диаметр, т.к. в каждом регионе разная площадь поверхности, покрываемая рассеянным сигналом

Это связано с тем, что везде разная толщина плотных слоев.

Также спутниковые тарелки различаются по двум критериям:

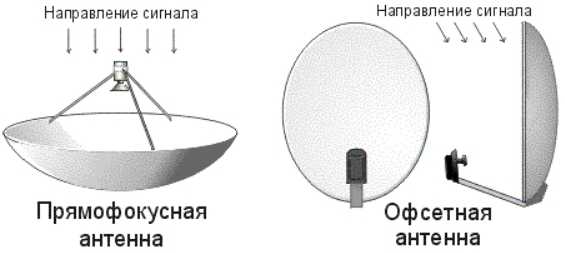

Конструкция. Выделяются две разновидности устройства — прямофокусные (с отражением к центру) и офсетные (фокус смещен вниз). Последние просты в производстве и дешевые, используются в большинстве недорогих комплектов и не могут гарантировать качественный прием с нескольких конвекторов сразу. Прямофокусные изготовляются специально для монтажа большого числа головок.
Крепеж. По типу монтажа бывают статичные и поворотные устройства. У последних видов есть привод, периодично передвигающий антенну в пределах заданного углового значения. Это повышает уровень конкретного излучения, а также позволяет принять вещание с десятков спутников.

Какие бывают спутниковые антенны

Со времён открытия спутниковой связи было создано немало разновидностей волновых приёмников для приёма и передачи сигнала. Каждый из видов нашёл своё наземное применение в зависимости от назначения системы спутниковой связи:

мобильная связь;
спутниковая телефония и радиовещание;
навигация через орбитальную связь;
интернет;
метеорология;
связь с космическими аппаратами;
телевидение.

Вас может заинтересовать: Комплект для спутникового телевидения

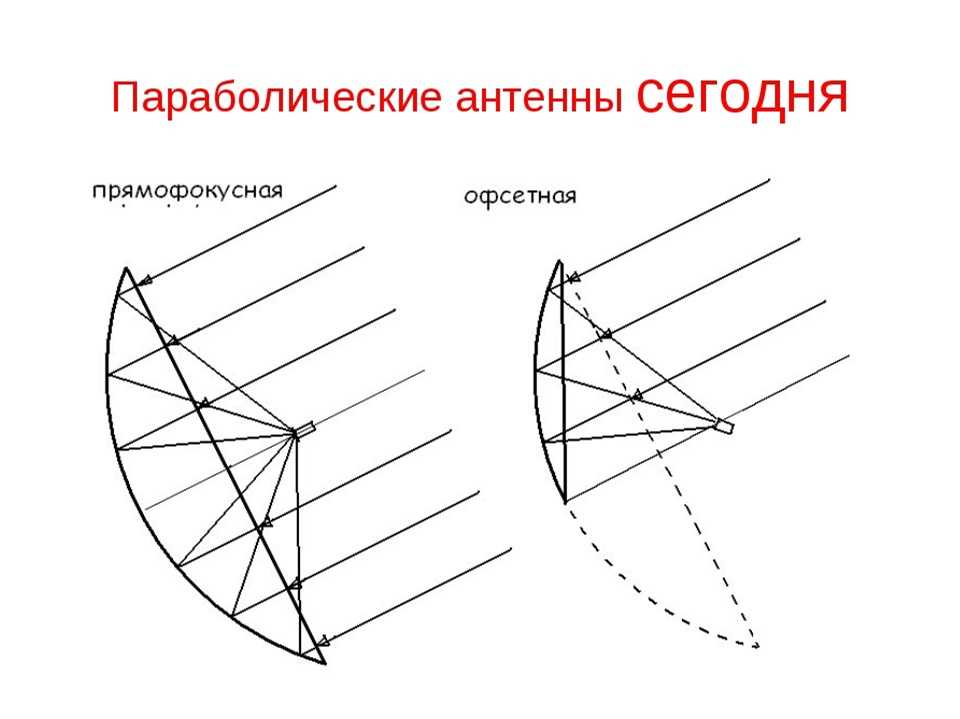

Обычным телезрителям в большей мере знакомы устройства зеркального типа (офсетные). Наиболее известное семейство спутниковых антенн, которое представлено в магазинах. Они разнятся формой отражателя, различны по диаметрам, имеют разный коэффициент использования поверхности и принимают в разных диапазонах.

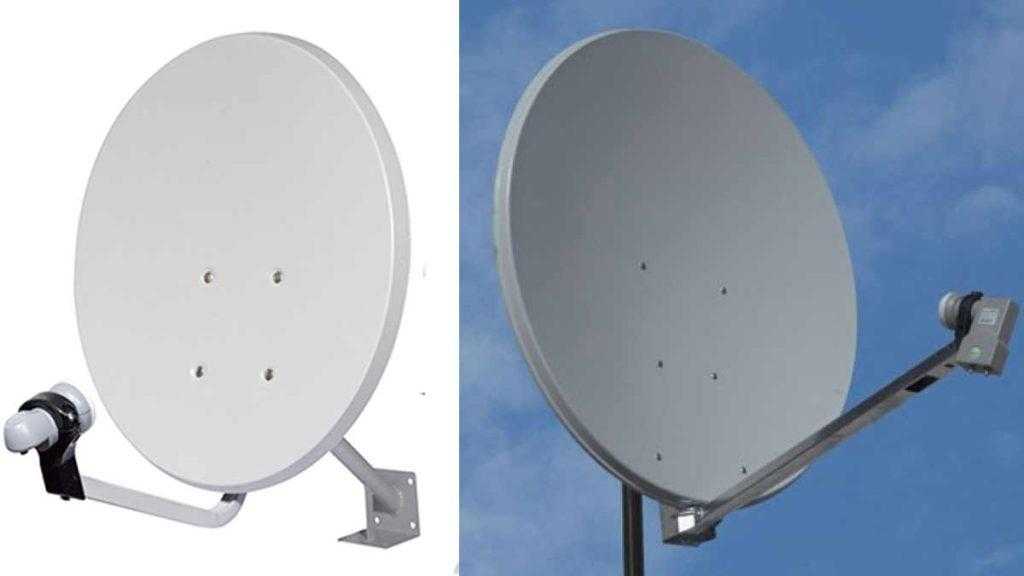

Офсетная

У этой антенны для спутникового ТВ отражающая чаша имеет форму эллипсоида. Радиоволны от спутников, которые отбиваются от рабочего зеркала, концентрируются не в геометрическом центре фигуры, а в её нижнем фокусе. Тарелка с нижним фокусом не нуждается в большом угле подъёма. Такая конструкция зеркала в офсетных спутниковых антеннах позволила добиться более устойчивого приёма, т.к. преобразователь сигнала не отбрасывает тень на поверхность чаши и не вызывает шумов.

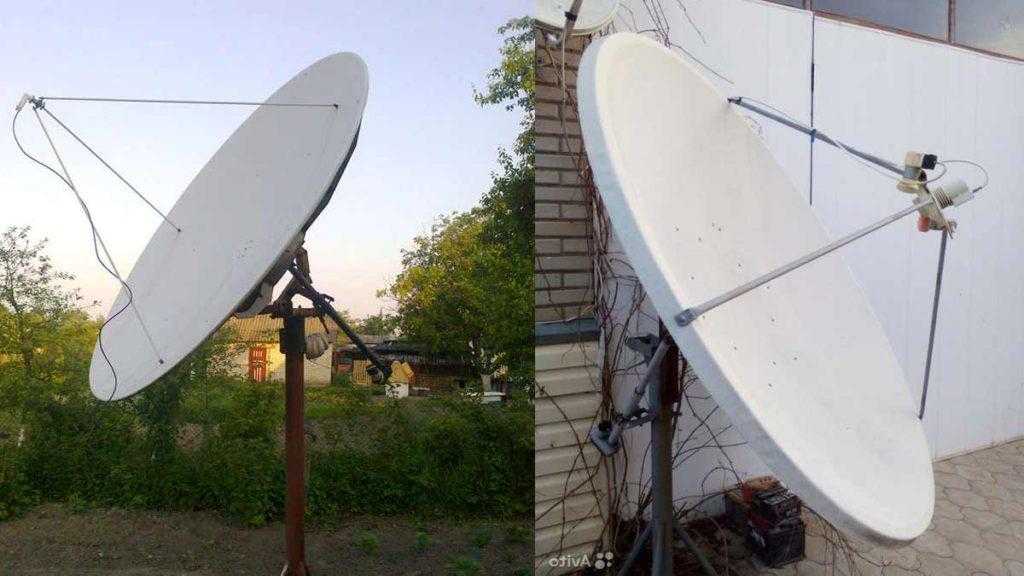

Прямофокусная

Этот тип волнового приёмника имеет рабочую зеркальную поверхность в форме сплюснутого параболоида. Такая симметричная геометрия рефлектора позволяет достичь хорошего улавливания радиоволн, поступающих на его поверхность, и максимального перенаправления их на преобразователь. Он крепится на консолях-держателях непосредственно над центральной точкой тарелки.

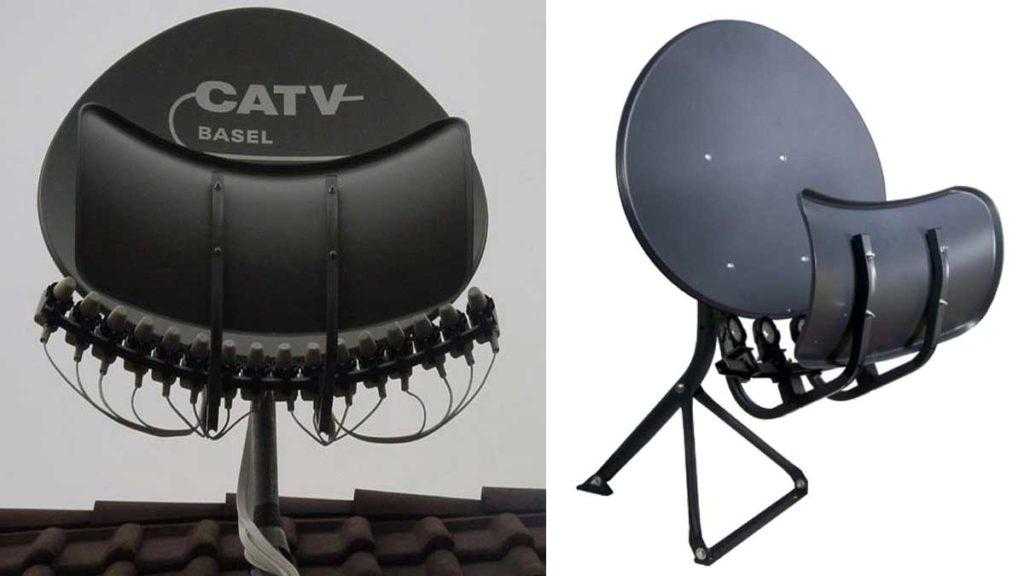

Тороидальная

Тороидальная тарелка – разновидность многолучевых антенн – это прогрессивное решение, пришедшее на смену зеркалам на поворотных механизмах. Образно выражаясь, – это не просто «тарелка», а целый сервиз, состоящий из большого блюда, блюдца и нескольких чашек-конвертеров. У этой модели два рефлектора (отражателя) и это огромное преимущество для приёма ТВ с разных спутников. До того, как радиоволны попадут на приёмную поверхность преобразующей головки, они дважды подвергнутся отражению: первично попадая на большое зеркало, а от него преломляясь на малое, где фокусируются на нужном преобразователе.

Производители тороидальных антенн гарантируют их комплектацию конвертерами в количестве до шестнадцати штук. Это открывает очень большие возможности для зрителя: перенаведение такого устройства на работу с сигналом от разных спутников теперь можно осуществить, не вставая из своего кресла перед телевизором.

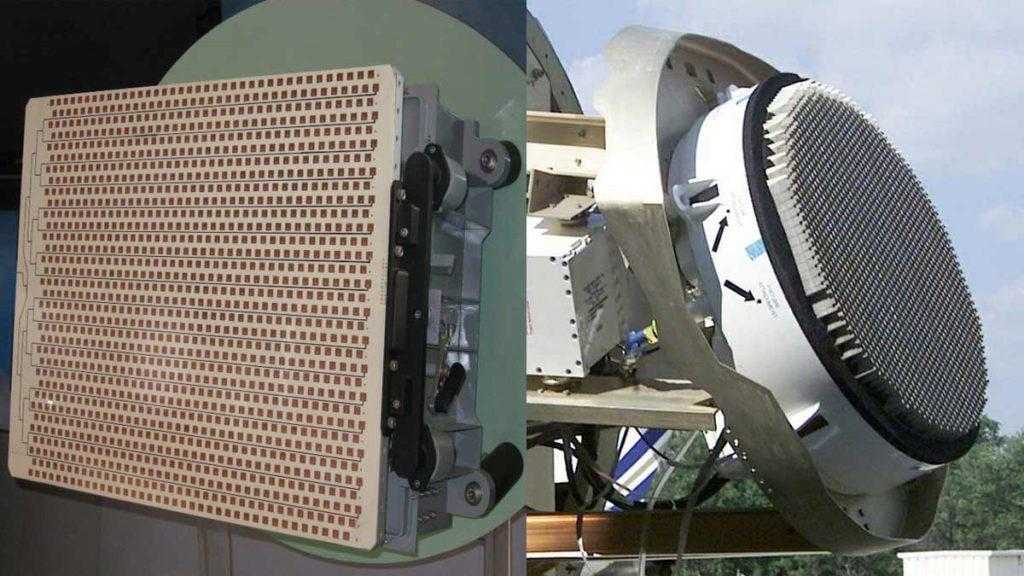

ФАР

Фазированные антенные решётки – в действительности малоприменимый класс спутникового оборудования. Были популярны в 90-х годах прошлого столетия, чему обязаны фирме Nokia. Имея перечень ограничений, узкополосность, трудоёмкость производства, а отсюда –высокую стоимость, ФАР не используются активно потребителями телеоборудования.

На базе использования управляемых ФАР проводятся разработки подвижных и портативных приёмников спутниковой связи.

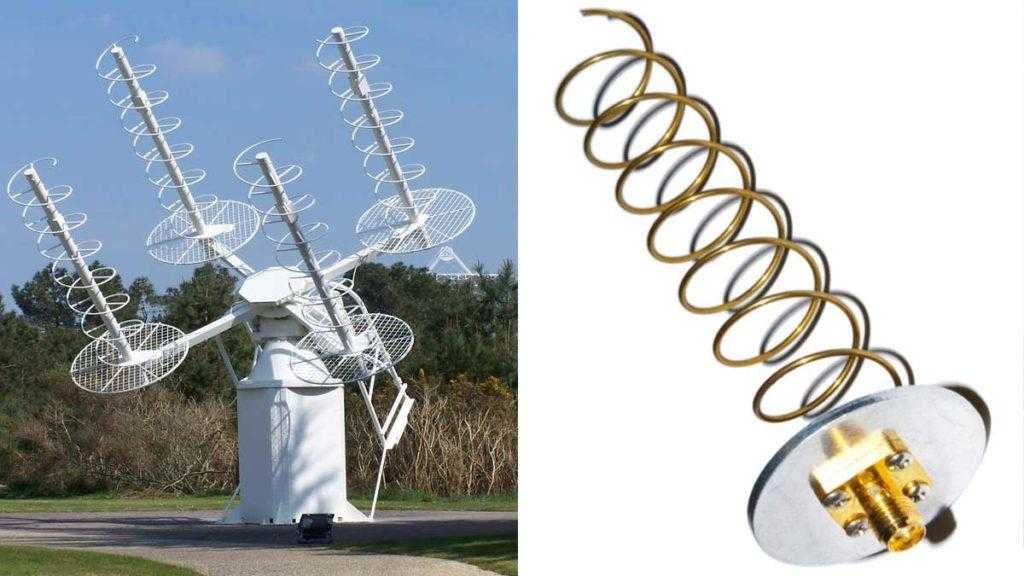

Антенны бегущей волны

Это приёмное устройство направленного типа. Сигнал в нём распространяется в виде бегущей волны вдоль геометрической оси конструкции. По своему строению – это собирательная линия, на которой закреплены несколько равноудалённых друг от друга вибраторов. Такая антенна является широкополосной (VHF и UHF волны) и не требует настройки. Распространена у метеорологов и в любительской радиосвязи.

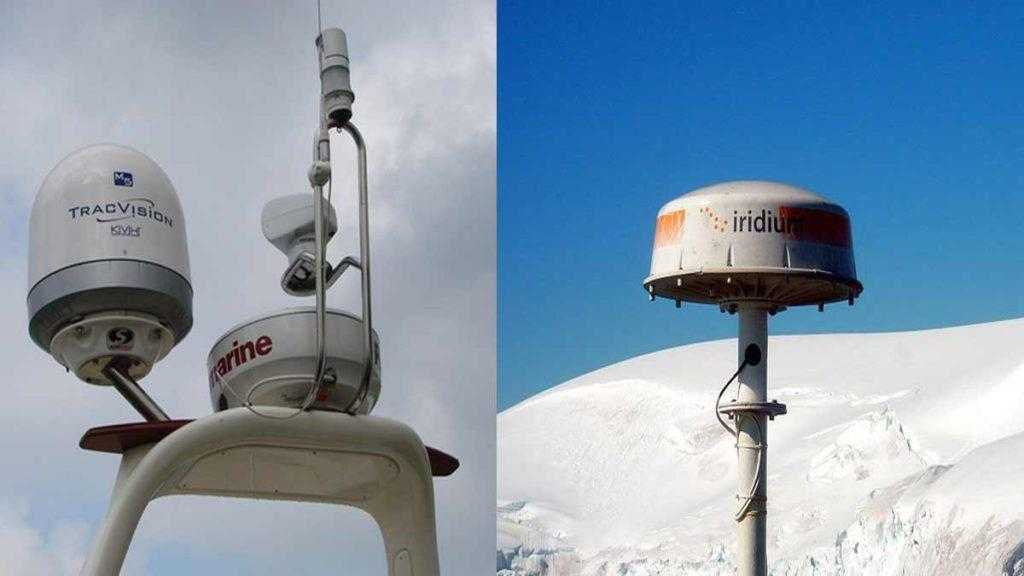

Слабонаправленные антенны

Слабонаправленные волновые приёмники нашли своё применение в тех местах спутникового приёма, где отсутствует возможность постоянно перенаправлять положение приёмного устройства. Антенна дает многошума из за широкой диаграммы направленности. Но для захвата ретранслируемых волн с низкоорбитальных спутников это не критично.

Вас может заинтересовать: Триколор ТВ проверка подписки

На стену здания

Южная стена

При установке спутниковой тарелки, наиболее предпочтительным является южное направление. И если у вас есть возможность установить тарелку на стену здания, то на южной стене она будет работать наиболее эффективно.

Это связано с тем, что на юге находится солнце, и относительно него легко ориентироваться. Также южная стена не имеет препятствий в виде высоких деревьев или зданий, которые могут помешать приему сигнала.

При установке тарелки на стену, убедитесь, что она закреплена надежно и находится под углом к горизонту.
Также не забывайте о том, чтобы тарелка не мешала прохожим или соседям.

А если у вас нет возможности установить тарелку на стену, то можно использовать крепление на стойке или на земле и направлять ее в сторону юга сквозь промежуток между зданиями. Главное, чтобы место установки было защищено от ветра и было свободным от препятствий.

Преимущества установки тарелки на южной стене
Преимущества	Недостатки
Эффективность приема сигнала	Возможны помехи от других электронных устройств, расположенных поблизости
Отсутствие препятствий, мешающих приему сигнала	Необходимость точного вызуализации направления юга и установки тарелки под углом к горизонту
Возможность установки на высоте	Нужно учитывать место установки, чтобы не мешать другим людям

Обзор города Москва

Триколор ТВ в Москве

Кабельное телевиденье, попытка внедрения которого с сомнительной успешностью осуществлялась в 80-е года прошлого века, породила до сих пор используемые для передачи сигнала кабели многими операторами телевизионной связи

При этом не важно в Москве или любом другом городе России. Хотя данный вид передачи сигнала больше распространен в США и станах ЕС, в России, исходя из особенностей «ищущего мозга» наших ученых оно более успешно заменяется на спутниковую связь

Которая представляет собой широко географически раскинутую доступность для приема сигнала, как в городах, так и в селах и деревеньках.

Наиболее крупным современным оператором спутниковой связи по России является компания Триколор ТВ. Услуги доступа к более 250 каналам, различной тематической направленности и для населения разного возраста и пола, Триколор ТВ в Москве,
при этом стоят сущие копейки — всего 1200 рублей за 12 месяцев пользования. При этом существующая возможность подключения дополнительных платных каналов, которыми пользуются почти 11 миллионов из 15 подключенных к стандартному пакету, является основной характеристикой при выборе оператора спутниковой связи, помимо стоимости.

Быстрота установки оборудования для приема спутникового сигнала не превышает одного дня с момента обращения. Различные варианты используемого оборудования: ресивера или спутниковой антенны, как вместе, так и по отдельности, позволяет обеспечивать доступ к четкому изображению, на основе форматов Full HD и 4K (Ultra HD), в любых закоулках как городов, так и сел. При этом маркетологи Триколор ТВ в Москве
предлагают воспользоваться множеством акций, на основе которых можно почти бесплатно подключить дополнительные сервисы.

Триколор ТВ является ведущим оператором, осуществляющим спутниковое и цифровое телевещание в пределах Российской Федерации. По состоянию на 2016 год его доля аудитории составляет более половины от общего числа, то есть больше чем аудитория остальных пяти крупнейших операторов вместе взятых. Для распространения сигнала на такой большой территории компания использует пару спутников на геостационарной орбите, частоты которых периодически меняются и являются ключевым параметром настройки ресивера.

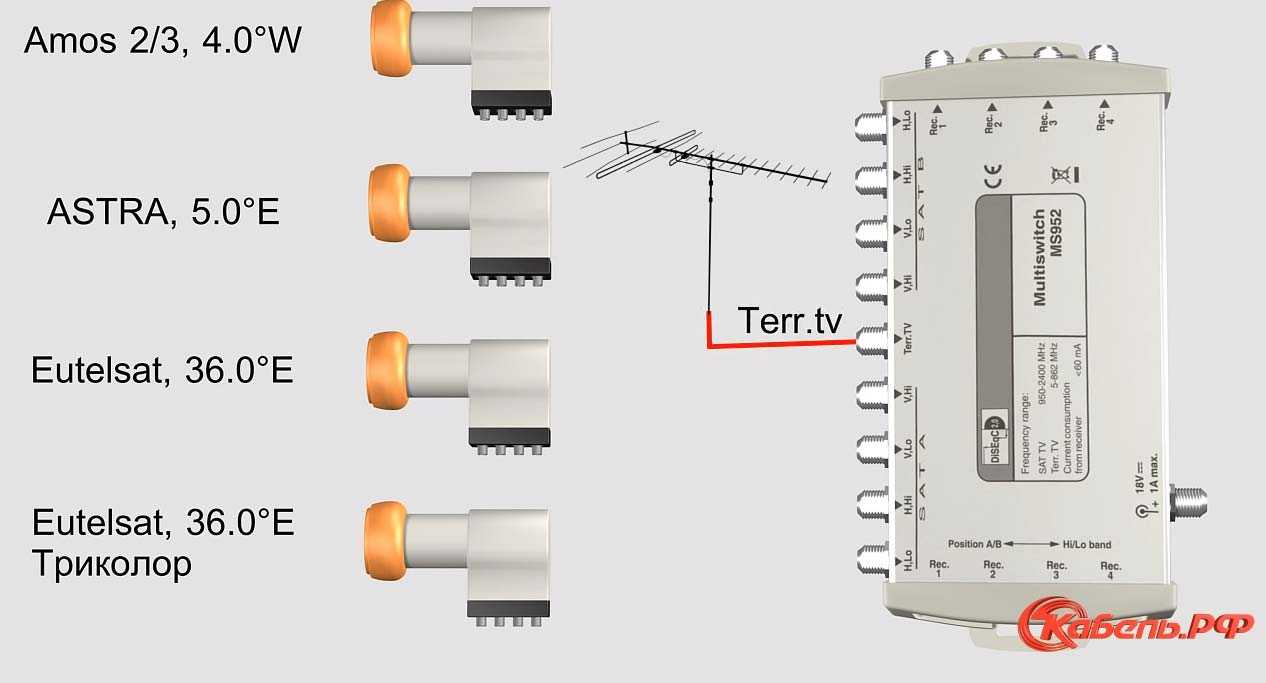

Схемы подключения мультисвитчей

Сам мультисвитч необходимо подбирать в зависимости от количества кабелей и телевизоров в вашем доме. Схемы подключения проводов для самых популярных спутников следующие:

для спутника Amos 2/3 4.0w достаточно одного кабеля SAT. Разъемы подключаются в порты по картинке ниже:

для Astra 5.0E потребуется уже два кабеля. Порты для подключения:

для Eutelsat 36.0E, где находятся каналы НТВ+ тоже нужны два кабеля. Схема их подсоединения:

для Eutelsat 36.0E, но уже с каналами от Триколор можно обойтись одним кабелем. Он подключается ко входу H, Hi.

Если у вас есть еще и обычная телевизионная антенна, то мультисвитч обязан иметь вход TerrTV.

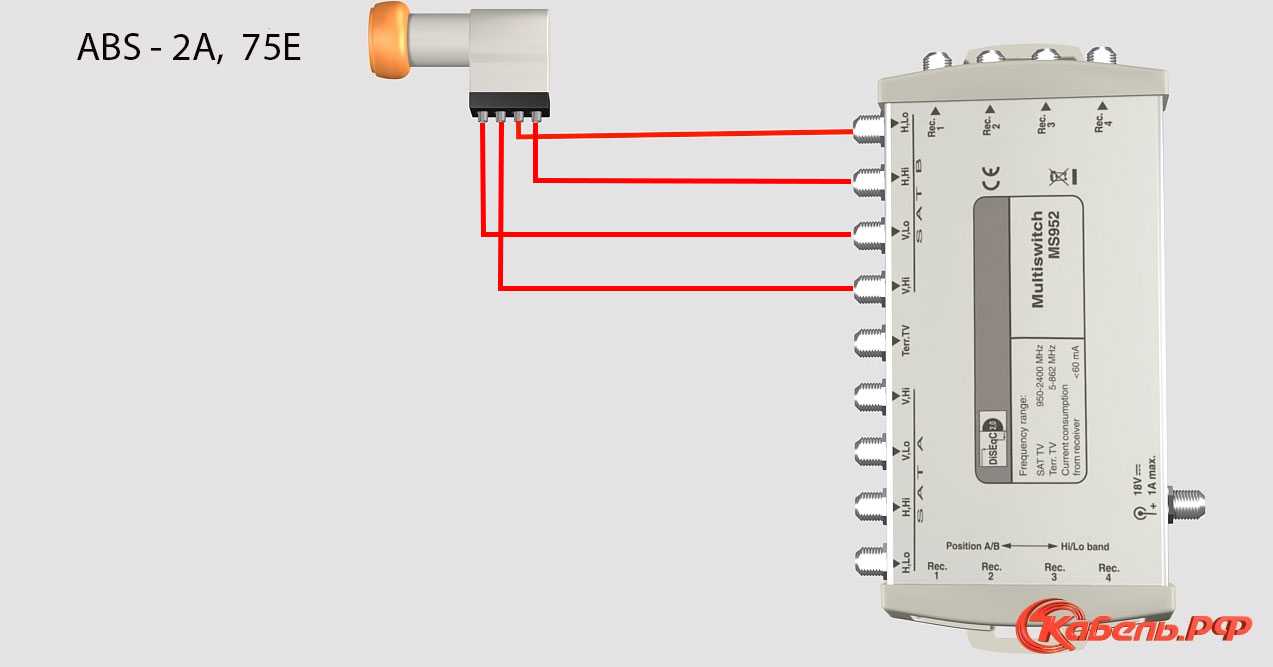

Схема подключения через мультисвитч спутника ABS-2A для приема пакета каналов от МТС:

Имейте в виду, при использовании мультисвитча дайсик=Diseqc уже не понадобится.

Настройка антены на спутники Триколор

Для настройки антенны на частоты каналов Триколор нужно целиться на спутник Eutelsat 36A / 36B 36° восточной долготы.

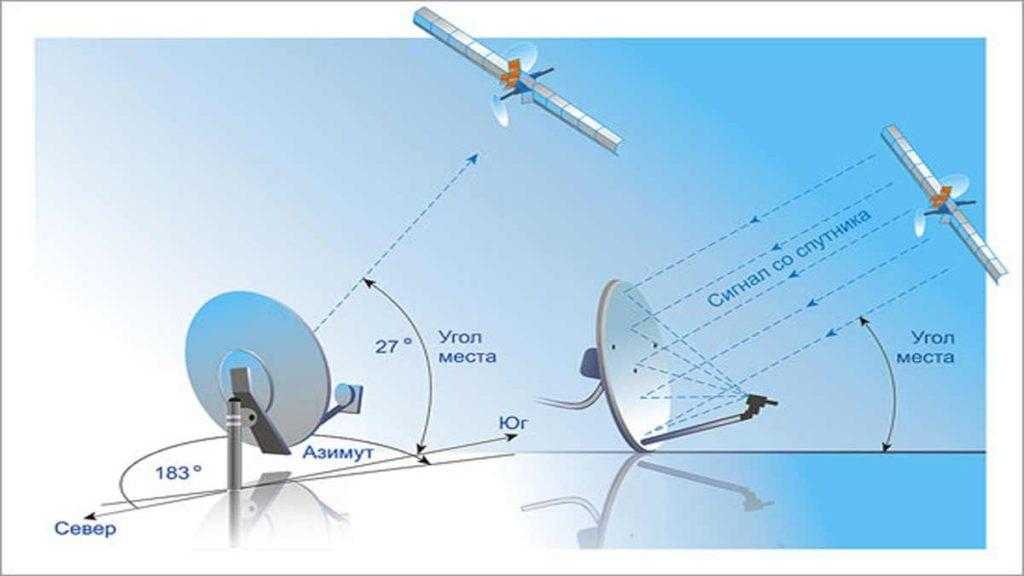

Чтобы правильно установить и настроить антенну, нужно знать, в каком направлении находится нужный спутник. Это можно сделать при помощи компаса, солнца, GPS навигатора, или просто по другим тарелкам вашего размера. Или можно воспользоваться специальной программой «Satellite Antenna Alignment».

Обязательно проследите, чтобы по направлению к спутнику не было высотных домов, больших деревьев или чего-то такого, что перекрывало бы тарелку.

Если используете компас, или другие навигационные способы, определите азимут на спутники EUTELSAT 36C и 36B, 36 градусов восточной долготы и направьте тарелку под нужный угол.

Программа, которую я упомянул, поможет узнать азимут и необходимый угол места для установки и настройки спутниковой антенны на любой спутник в вашей точке приема. Настройки программы сохраняются, поэтому в будущем можно будет пользоваться ею сразу — она запоминает ваше географическое положение.

После того, как вы введете координаты вашего местоположения, слева в таблице увидите углы для расчета азимута
и подъема антенны
для всех спутников одновременно.

Если при подсчетах получается отрицательное значение подъема антенны (угла места), то спутник находится вне зоны досягаемости (за горизонтом).

Если вам нечем определить географическое направление, в программе предусмотрена возможность определить азимут по солнцу. Для этого:

Задаете свои координаты
Для расчетов выбрать высоту над уровнем моря — 0 м.
Выбрать дату

И всё. Теперь смотрим на данные в таблице. Ищем там значение азимута, максимально близкое к значению азимута на спутник. Смотрим какая дата и время соответствуют этому азимуту и в это время направляем антенну на солнце, т.к. спутник в это время находится именно там. Угол места спутника и солнца может не совпадать. Если это случится, то солнечное излучение может на пару дней «забивать» сигнал.

Красной полосой обозначено направление на спутник. Желтым цветом обозначен световой день.

У офсетных антенн фокус смещен относительно центра, если антенна установлена строго вертикально, то она имеет угол подъема (20…25 градусов). Для расчёта угла места спутника, и реального угла установки антенны (в градусах относительно плоскости земли), в программе вводятся размеры антенны в миллиметрах (высота и ширина). Расчет производится только для офсетных антенн.

Для определения местоположения спутников EUTELSAT 36C и 36B введите в программу координаты своего населённого пункта (данные можно получить в Яндексе) и Вы определите их азимут и угол места.

Далее соберите антенну согласно инструкции, закрепите на ней конвертор и установите антенну на кронштейн, который должен быть закреплён вертикально к Земле на плоской поверхности. Подключите антенну к ресиверу с помощью ТВ кабеля с волновым сопротивлением 75 Ом, при отключенном от сети ресивере.

После определения углов, нужно будет собрать и установить тарелку Триколор ТВ по инструкции. Закрепите конвертор, установите на кронштейн. Кабелем с сопротивлением в 75 Ом прдключите антенну к ресиверу

Внимание! Ресивер в это время должен быть отключен!

Включать его нужно только после того, как все работы были сделаны. После включения вас будет приветствовать надпись «Нет сигнала». Чтобы начать настройку, нажмите Меню — Настройка — Ручной поиск. Настраивать нужно по индикатору качества сигнала.

После этого надо настроить антенну. Плоскость антенны надо перемещать по углу подъема с шагом в 3 градуса от положения, при котором плоскость антенны направлена перпендикулярно к плоскости земли, до положения примерно 80 градусов к плоскости земли в обоих направлениях. При этом надо вращать её по азимуту на кронштейне в диапазоне двадцати градусов от направления на спутник, которое мы определили ранее.

Обратите внимание! Перемещение и вращение нужно делать по очереди: сначала менять угол места, а потом медленно вращать тарелку, чтобы не пропустить направление на спутник. Ошибка в 2-2.5 градусов может всё испортить

Когда на телевизоре появится изображение — определите максимальный уровень сигнала
и затяните гайки потуже.

Если каналы в ресивере уже прописаны, то можете наслаждаться просмотром. Если нет — надо еще настроить и ресивер.
