Почему батареи всегда ставят под окном

Специфика подключения и установки разных систем

Перепланировка домов старой постройки или простой ремонт квартиры с заменой старых радиаторов отопления всегда связан с необходимостью изучения особенностей прокладки трубопроводов и способов подключения батарей. При открытом способе установки достаточно правильно подобрать параметры прибора и запорной арматуры, рассчитать места крепления кронштейнов и установить батарею.

При скрытой установке проводятся работы по прокладке коммуникаций, оборудованию места установки, подгонке декоративной решетки. Необходимо помнить, что для скрытой установки требуется больше места, чем размер конвектора. Для движения воздуха, необходимо чтобы вокруг радиатора было минимум 3-5 см свободного места по периметру и столько же под ним.

Кроме того, декоративная решетка должна иметь наклонное расположение жалюзи. Этот элемент играет важную роль в формировании направления потока теплого воздуха. Если створки развернуты в сторону рам, то тепловой экран будет создан эффективно. А если жалюзи развернуты в обратную сторону, то поток нагретого воздуха будет использоваться неэффективно.

Правила установки алюминиевых радиаторов

1. Правильно собрать радиатор, ввернув радиаторные пробки заглушку с прокладками, установить терморегулирующую арматуру, запорную арматуру, клапан Маевского.
2. Руководствуясь общими правилами расположения радиатора относительно окна, отметить места креплений.
3. Если необходимо, то покрыть поверхность стены теплоотражающим материалом и прикрепить кронштейны на стену.
4. Закрепить радиатор на кронштейны, располагая крюки между секциями, и подсоединить к централизованной либо помещения.

Монтировать алюминиевые радиаторы можно как в однотрубных, так и в двухтрубных системах отопления с вертикальным и горизонтальным трубопроводом. Сегодняшний рынок может предложить два вида алюминиевых радиаторов: усиленные радиаторы с давлением до 16 атм., которые используются для отопления высотных зданий, и европейские алюминиевые радиаторы не более 6 атм., используемые для обогрева в автономных системах отопления.

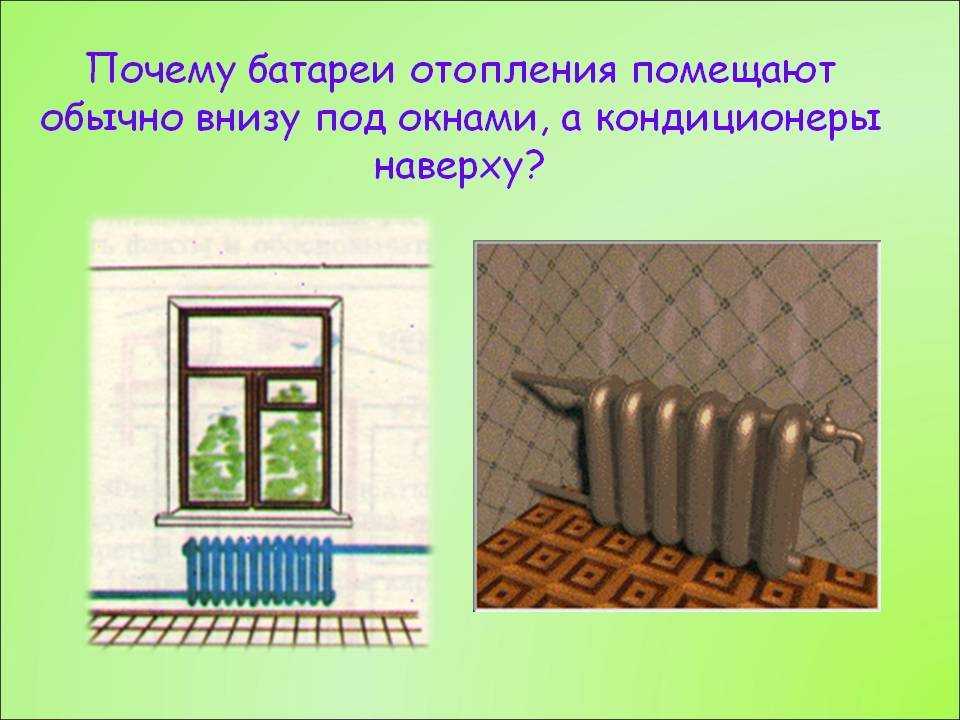

Почему батареи отопления у нас ставят именно под окном

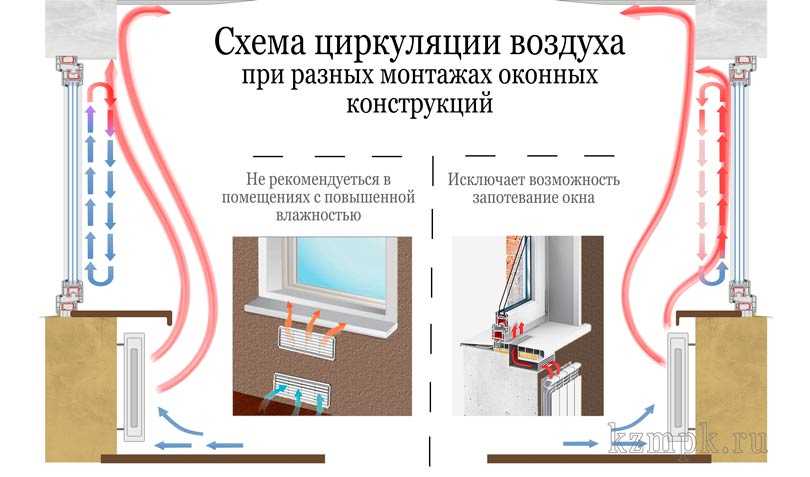

Как правило, теплопроводность оконного блока значительно выше теплопроводности стен. Если говорить по-простому, стены «теплее», а через окна идут самые большие теплопотери. Теперь из школьного курса физики вспомним, что такое конвекция.

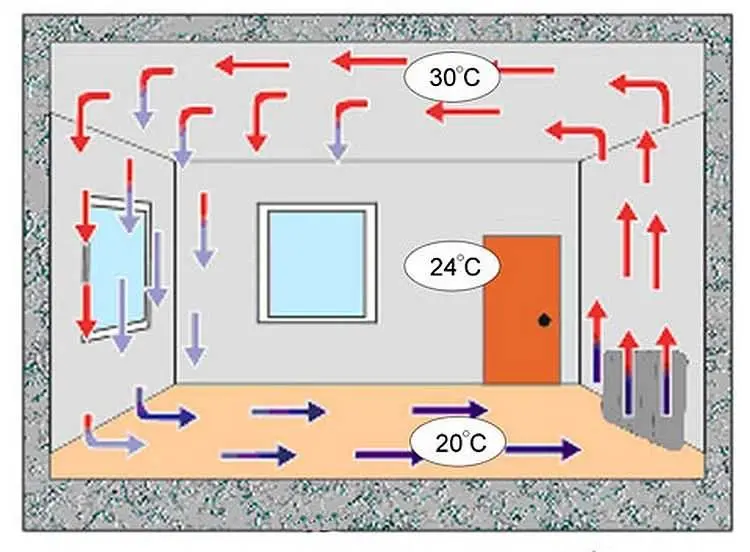

Если батареи нет, возле холодного окна комнатный воздух остывает и его поток идет вниз. Он, конечно, нагреется, когда дойдет до ближайшего источника тепла. При этом мы получим большую разницу температур в разных зонах комнаты: внизу холоднее, а вверху теплее.

Если батареи нет под окном, холодный воздух скапливается у пола.

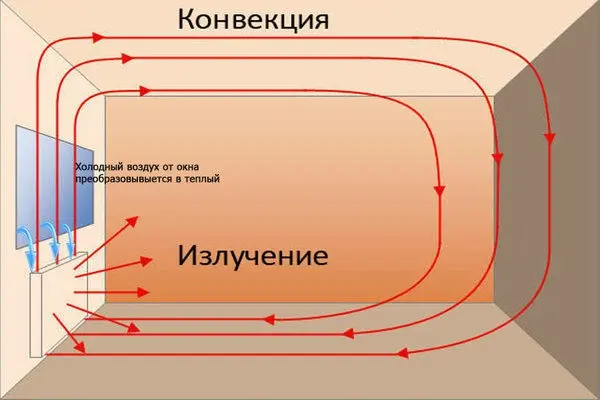

Когда под окном стоит радиатор отопления, он сразу нагревает нисходящий поток холодного воздуха. Направление конвекционного потока меняется. Восходящий поток теплого воздуха от батареи служит своеобразной тепловой завесой, которая препятствует проникновению холодного воздуха в комнату.

Снижается перепад температур в разных точках комнаты — в доме становится комфортнее.

Когда под окном установлен радиатор, холодный воздух нагревается и уже теплым поднимается вверх.

Установка радиатора отопления

Перед началом работ учтите некоторые нюансы:

Перед заменой батареи вода должна быть перекрыта только в квартире заказчика, а не в доме целиком.

Воду должны перекрывать только сотрудники ЖЭКа, имеющие для этого соответствующую квалификацию. Даже при замене батареи своими руками поручите это занятие специалистам. В противном случае рискуете оставить без водоснабжения всех жильцов, чьи квартиры расположены по стояку.

Замена батареи, в идеале, также должна производиться сотрудниками ЖЭКа или специально нанятыми для этого рабочими. Если снятие и установка заказчиком были проведены самостоятельно, то вся ответственность за исправность системы ложиться на него.

Установка и замена батареи при использовании метода изгиба труб и работы газосваркой,вместо привычной системы установки, также должны производиться рабочими, имеющими определенную квалификацию на проведение работ повышенного уровня безопасности.

Распространённые разновидности низких батарей

Радиаторы различаются по виду корпуса, размерам рёбер.

Конструкция низких батарей определяется материалами:

Батареи представляют собой секции, полученные сполотом литья. Для теплообмена каждая секция содержит определённое конструкцией число рёбер.

Чугун хрупкий, поэтому сила давления воды внутри такого радиатора должна быть менее 9-11 атмосфер. Поскольку поверхность чугуна после литья получается шероховатой и неровной, на ней внутри радиатора со временем осаждается мусор и создаёт слой, ослабляющий передачу тепла воды чугуну радиатора. Чугунный радиатор хорошо держит тепло и не подвержен разрушению от длительного контакта с водой.

Процесс сборки радиатора

Подготовка поверхности ниши за батарей к отделке

Независимо от того, как отделывается и утепляется ниша под батарею, её поверхность необходимо тщательно подготовить. Подготовительные работы укрепят стену, заделают повреждения, уберут неприятный запах старых покрытий и создадут условия для дальнейшей отделки.

Стена в нише самая тонкая во всём помещении, так как утоплена на толщину батареи, поэтому, любые трещины в ней могут иметь сквозной характер. Вдобавок, смена оконных рам на новые, установка подоконника, способствуют нарушению целостности поверхности, и она нуждается в ремонте.

Проведение подготовительных действий в нише выглядит следующим образом:

Нужно предварительно оценить объём работ: если поверхности прочные и хорошо сохранившиеся, то их следует слегка обновить. Если сюда не заглядывали годами или желают выполнить радикальный ремонт, то понадобится полный комплекс подготовительных операций.

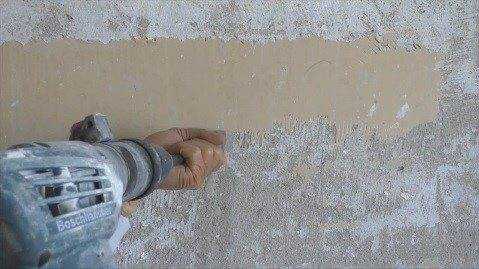

Если требуется пробить штробы (пазы) для отходящих труб, то необходимо разметить стены по размерам радиатора и произвести штробление пазов при помощи перфоратора. Только после этого можно приступать к подготовке ниши.

Удаляются слои старых покрытий: обои, краска, отслоившаяся штукатурка. Это удобно производить при помощи прочного железного шпателя или молотка с зубилом. Для скалывания особо крупных и прочных неровностей, можно воспользоваться перфоратором.

Цементный фартук под элементами отопления – это пережиток советской эпохи, который нужно безжалостно удалить при радикальном ремонте. Его место займёт более достойное напольное покрытие и плинтус.

Стена полностью обеспыливается и обрабатывается дважды грунтовкой глубокого проникновения – бетонконтактом. Такая обработка укрепит толщу поверхности и обеспечит сцепление с будущей штукатуркой.

Если поверхность целая и ровная, то оштукатуривание её не делают, а ограничиваются простым шпатлеванием. При наличии скрытых или явных дефектов, наносить штукатурку требуется обязательно.

Так как, место за батареей будет не особо бросаться в глаза, то маяки под штукатурку можно не ставить. Если, присутствуют большие повреждения, тогда придётся воспользоваться армирующей металлической сеткой и предварительно заделать изъяны.

Возможные изъяны стены в нише.

В широких нишах с большой площадью, установку маяков под штукатурку желательно производить. Это позволит значительно снизить расход сухой смеси и добиться эффекта идеально ровной поверхности;

Маяками выставляется плоскость выравнивания штукатурки.

Чтобы покрытие было долговечным и влагоустойчивым, лучше использовать не гипсовую, а цементно-известковую смесь, которая дольше сохнет и хуже разравнивается, но является прочным и надёжным основанием. Для лучшего эффекта используют цемент марки 500, просеянный мелкий песок и известковое тесто. Соотношение компонентов 1:6:1;

Для оштукатуривания средней по размерам ниши, достаточно семи литров раствора. Наносить его удобнее при помощи маленького мастерка на смоченную стену. При этом, движения должны быть быстрые, набрызгивающие. Выравнивать смесь легче большим широким шпателем-правилом.

После просыхания в течении 2-7 суток (зависит от времени года), оштукатуренную поверхность покрывают тонким слоем шпатлёвки. Эта процедура снизит зернистость поверхности и скроет мелкие дефекты, а также окрасит цементную стену в чистый белый цвет. Особенно тщательно следует прошпаклевать внешние и внутренние углы ниши и нижнюю кромку под установку плинтуса.

Подсохшую, прошпаклёванную стену отшлифовывают до идеальности. Если, этот процесс совмещается с основным ремонтом во всём доме, то удобно применять шлифовальную машинку с насадкой P200. Кода ниша доделывается с большой задержкой и нужно производить поменьше пыли, то выравнивание удобнее осуществлять острым шпателем.

Хорошо подготовленная поверхность является залогом успешного проведения любых отделочных работ и их долговременной службы впоследствии.

В следующем ролике представлен пример подготовки ниш:

Как улучшить качество эксплуатации радиатора

Безусловно, каждый хозяин хочет, чтобы установленные батареи прослужили как можно дольше и давали достаточное количество тепла для комфортного проживания. Чтобы этого добиться, рекомендуют установку терморегулирующих устройств. Кроме того, приступая к работе, не пренебрегайте консультациями с опытными специалистами.

Надеемся, что приведенная выше информация о правилах монтажа радиаторов отопления будет для вас полезной. При условии соблюдения всех норм, отопление будет функционировать правильно, а сам процесс монтажа не составит для вас большого труда.

Для обогрева помещений многоэтажных зданий наиболее эффективными является водяное или паровое отопление от общей котельной. Теплоноситель в таких случаях подается по трубам и отдает тепло в помещения через отопительные приборы – радиаторы (иногда еще их называют теплообменниками). Они подключаются в соответствии со схемой отопления здания, согласно проекту. Установка батарей отопления в частном доме несколько отличается, однако имеет много общего с многоквартирными системами.

Инструменты и материалы

Исполнителю работ по самостоятельному монтажу отопительных батарей необходимо иметь при себе динамометрические ключи, имеющие размеры, которые позволяют соблюдать динамометрический момент с высокой степенью точности. Поскольку жидкость циркулирует по системе под значительным давлением, некачественно выполненная герметизация приводит к протечкам в виде струи, бьющей из места соединения. В случае чрезмерной перетяжки велика вероятность появления схожей проблемы.

По этой причине следует строго выполнять инструкции к приборам, прилагаемые производителями, так как в них содержатся значения динамометрических моментов. Также потребуется герметик, пакля, пропитанная масляной краской. Можно задействовать специальную уплотнительную ленту.

Первый этап установки

Учитывая то, что радиаторы сегодня  представлены в огромном разнообразии, установка батарей отопления в частном доме начинается с его выбора. Идеальной системы отопления не бывает – каждый тип радиатора имеет свои плюсы и минусы, при этом выбирать следует именно тот вариант, чьи недостатки позволят системе функционировать максимально эффективно.

Чугунные

Фото 1 Схема чугунной батареи

Основное  преимущество, которым обладают такие радиаторы – это прочность и продолжительный период службы, эксплуатировать их можно до 50 лет. Также данный металл без ущерба выдерживает агрессивные условия, в том числе, теплоноситель с различными примесями.

Среди минусов чугуна нужно отметить вес батареи и отсутствие эстетики.

Алюминиевые

Фото 2 Алюминиевые радиаторы

Такие батареи отличаются легким весом, внешним оформлением, высокими показателями мощности, составляющими примерно 190 Вт. Для квартир в многоэтажках они явно не подходят из-за невысокого качества теплоносителя, ведь алюминий из-за постоянного воздействия с грязной водой быстро окисляется, тогда как для частного дома подобный радиатор– оптимальный вариант благодаря высокой теплопроводности и низкой инерционности.

Биметаллические

Фото 3 Биметаллические батареи

Данный тип радиаторов наиболее надежен. В числе основных плюсов можно выделить следующее:

• устойчивость к резким перепадам давления в системе.
• высокая  теплоотдача.
• стойкость к механическим повреждениям.

Стальные

Фото 4 Стальной радиатор

Это новые  батареи для отопления, которые пока используются  достаточно редко, они не успели завоевать большую популярность, но все же иногда встречаются. Площадь теплоотдачи высока, размер и вес небольшой, максимальная устойчивость к ржавчине, при условии, что они всегда будут заполнены.

Какие установить батареи  отопления в частном доме можно решить, исходя из площади строения и его особенностей.

Видео и полезные советы

Выбрав радиатор, следует приступать к такому этапу, как установка батарей отопления в частном доме, видео которой можно посмотреть ниже, а прямо сейчас – прочитать полезные советы.

Начальный этап – расчет мощности батареи. Чтобы отопить 1 кубометр комнаты в современном доме, возведенном с соблюдением строительных норм и правил, понадобится 20 Вт.

Рассчитайте объем дома, умножьте цифру на вышеописанный показатель, затем полученную цифру разделите на мощность секции. Полученная цифра и будет количеством секций.

Видео 1 Установка батарей (радиаторов) отопления в частном доме своими руками

Инструмент для монтажа

Чтобы сделать все своими руками, следует запастись такими инструментами:

• строительный уровень;
• дрель;
• шуруповерт и рулетка;
• ключ для закручивания патрубков и карандаш;
• ключ для установки секций;
• байпас – при монтаже радиаторов в однотрубное отопление;
• запорные вентили.

Инструкция по установке

Первое, что требуется сделать – это перекрыть систему отопления, слить воду, вплоть до использования насоса. Далее фиксируете радиатор на опоры и, применяя уровень, проверяете, насколько точно это было сделано, после чего выполняете следующий порядок действий:

• убираете  из прибора все заглушки.
• если у вас используется однотрубный контур, значит, нужно подключить байпас с вентилем. При условии, что контур двухтрубный, соединение осуществляется только при помощи сгона, к нему также фиксируется вентиль.
• подключаете конструкцию к системе при помощи сгонов с резьбой, для герметизации стыков используете специальные уплотнители, в идеале – сварку.

В правилах монтажа радиаторов предусмотрен такой процесс, как опрессовка, для которой желательно пригласить профессионального мастера, имеющего соответствующее оборудование.

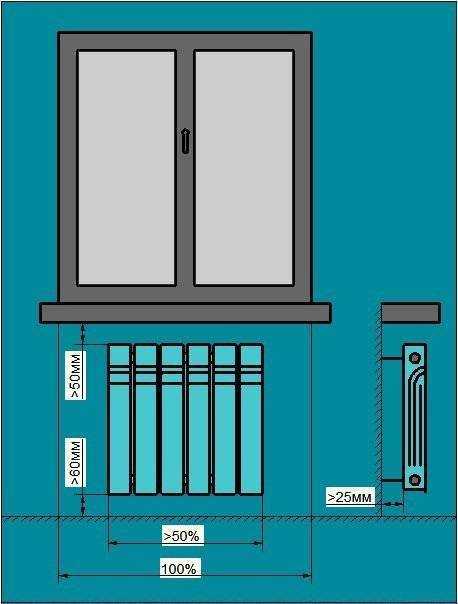

В процессе установки помните, что расстояние от радиатора до различных объектов должно быть соблюдено таким образом:

• от стены – 5 сантиметров и более.
• от пола – не менее 10 сантиметров.
• от низа подоконника до верхней части батареи – 5-10 см.

Батарея под окном

Если радиатор стоит на пути и мешает воплотить желанный дизайн, можно рассмотреть несколько вариантов решения проблемы.

• Заменить батарею натеплый пол, совсем убрав ее. Плюсом такого решения является возможность использовать разные гарнитуры, не подгоняя их под проложенное отопление. Но утеплять можно не любое половое покрытие, к тому же увеличатся расходы.
• Перенести на другую стену. Перенос батареи также потребует дополнительных расходов, зато доступ будет открыт и гарнитур поместится без каких либо затруднений.
• Изготовить под батарею ящик. Такой вариант подходит, если под окном планируется установка мойки . С выдвижными ящиками могут возникнуть сложности, но в крайнем случае можно использовать открывающиеся дверцы.
• Утопить радиатор вглубь стены. Для этого потребуется частичный снос для освобождения места. На первый взгляд вариант кажется трудоемким, но специалист сделает все за несколько часов, а стоимость будет ниже.

Небольшая стильная кухня

Выбирайте оптимальный вариант, учитывая все особенности своей кухни, планировку и пожелания. Если в квартире батарея уже расположена в стене, то создать дизайн кухни по душе будет проще.

Специфика подключения и установки разных систем

Перепланировка домов старой постройки или простой ремонт квартиры с заменой старых радиаторов отопления всегда связан с необходимостью изучения особенностей прокладки трубопроводов и способов подключения батарей. При открытом способе установки достаточно правильно подобрать параметры прибора и запорной арматуры, рассчитать места крепления кронштейнов и установить батарею.

При скрытой установке проводятся работы по прокладке коммуникаций, оборудованию места установки, подгонке декоративной решетки. Необходимо помнить, что для скрытой установки требуется больше места, чем размер конвектора. Для движения воздуха, необходимо чтобы вокруг радиатора было минимум 3-5 см свободного места по периметру и столько же под ним.

Кроме того, декоративная решетка должна иметь наклонное расположение жалюзи. Этот элемент играет важную роль в формировании направления потока теплого воздуха. Если створки развернуты в сторону рам, то тепловой экран будет создан эффективно. А если жалюзи развернуты в обратную сторону, то поток нагретого воздуха будет использоваться неэффективно.

Возможные схемы подключения радиаторов

Перед тем, как приступать к процессу установки радиаторов отопления, крайне важно определить схему подключения. Существует несколько вариантов, как это сделать, это указано и в снип

Каждый из них имеет как определенные достоинства, так и недостатки. Методы подключения:

• боковое подключение. Данный способ является, пожалуй, наиболее распространенным, поскольку именно он позволяет добиться максимальной теплоотдачи радиаторов. Принцип монтажа довольно прост – подводящая труба подключается к верхнему патрубку радиатора, а отводящая – к нижнему. Таким образом, и подводящая, и отводящая трубы расположена на одном конце батареи.
• диагональное подключение. Данный метод используется преимущественно для длинных радиаторов, поскольку позволяет добиться максимального прогрева батареи по всей длине. В таком случае, подводящую трубу следует подключать к верхнему патрубку, а отводящую – к нижнему, который расположен на другой стороне батареи.
• нижнее подключение. Наименее эффективный метод подключения (по сравнению с боковым методом, КПД ниже на 5-15%), используемый преимущественно для отопительных систем, расположенных под полом.

Особенности установки радиаторов отопления под разные виды оконных конструкций

Правильная установка радиатора отопления зависит от типа и конструкции окон. Для оконных блоков разных конструкций применяются батареи, размеры которых соответствуют размерам пространства под ними.

Исходя из этого, можно выделить несколько основных вариантов того, как разместить конвектора под окном:

1. Стандартное размещение относительно окна батареи.
2. Установка конвекторов у стен в балконных блоках, имеющих дверной проем.
3. Плоские пластинчатые конвекторы для панорамных окон.
4. Конвектор в полу под витражное окно.
5. Скрытая установка радиатора под подоконник.
6. Напольные батареи под панорамным блоком.

Большинство этих способов не имеют четкой регламентации в СНиП, поэтому чтобы повесить батарею отопления правильно необходимо учитывать рекомендации производителей и строителей.

Стандартное размещение батареи

Правильное расположение относительно окна батареи определяются строительными нормами. Однако профессионалы рекомендуют повесить батарею отопления так, чтобы она на ¼ часть своей ширины выступала за пределы подоконника. Это позволит создать наиболее эффективный тепловой экран вокруг окна.

Кроме того, рекомендуется конвектор под большой оконный проем выбирать с внутренним оребрением, чтобы процесс конвекции был максимальным.

В балконных блоках

Конвектор под стеклопакетом балконного блока рекомендуется устанавливать на всю ширину подоконника. Край батареи, выходящий к двери блока, рекомендуется разместить на расстоянии 3-4 см от нее. В этом месте не рекомендуется устанавливать запорную арматуру или регуляторы температуры. Для установки выбирается прибор, мощность которого на 10-15% больше расчетной для этого помещения.

Специальные конвекторы для панорамных окон

Радиаторы отопления под панорамные окна выбираются исходя из размеров пространства под окном. Часто бывает, что панорамное окно начинается на уровне пола, без подоконника. В таком случае рекомендуется установка возле окна батареи в напольном варианте. Если же напольное расположение радиатора не вписывается в концепцию интерьера можно установить конвектор под пол, закрыв его декоративной решеткой.

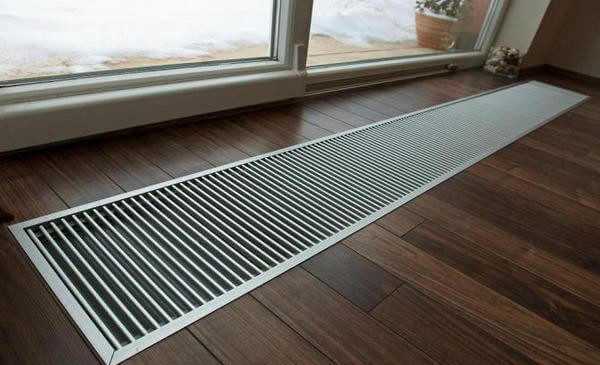

Конвектор в полу под витражами

Витражные окна в последнее время становятся все более популярными не только для украшения лестничных площадок и зимних садов, но и рабочих кабинетов, и жилых комнат

И если в помещении имеется такое окно, то радиаторы для витражных окон рекомендуется устанавливать так, чтобы они не отвлекали внимание и гармонично вписывались в интерьер. Специфика установки таких приборов заключается в том, чтобы максимально эффективно обеспечить направление теплого воздуха на витраж

Традиционный витраж со свинцовой или оловянной каймой стекол пропускает намного больше холода, чем обычный стеклопакет. Поэтому в нишу под подоконником, кроме обычного радиатора часто монтируют дополнительно электрический нагреватель.

Скрытая установка радиаторов под подоконник

Удовольствие иметь широкий подоконник-лежанку и смотреть на падающий снег позволительно не многим. Обычно такие широкие подоконники устраиваются в старых домах, с широкими стенами. Поэтому чтобы лежанка была не только удобной, но и теплой под подоконником должен стоять массивный радиатор, способный обогреть большую площадь подоконника. А для того чтобы тепло проникало в помещение в теле подоконника проделываются отверстия.

Напольные батареи

Для окон в полную высоту помещения часто не хватает элемента, визуально ограничивающего пространство. И именно здесь стоит вспомнить о напольных радиаторах. В таких приборах вместо настенного крепления предусмотрены обычные ножки, так что при монтаже отпадает необходимость искать точку опоры для кронштейна. Батарея просто устанавливается на ножки, которые фиксируются на полу дюбелями.

Типы радиаторов отопления

Для оборудования дома можно выбрать разные модели приборов отопления – можно алюминиевый радиатор, электрический настенный обогреватель или чугунную батарею из нескольких секций. Вопрос в том, сможет ли такая батарея эффективно обогреть комнату, в которой есть большие окна.

Строительные нормы регламентируют на каком расстоянии, необходимо разместить батарею под окном. Но при этом эти нормативы не указывают, какие именно вешать батареи под витражи или под панорамными конструкциями. Дело в том, что современные технологии предлагают несколько вариантов организации отопления в квартире. В том числе и в такой нестандартной ситуации как установить батарею отопления под панорамным окном, на всю высоту комнаты.

В зависимости от материала изготовления для монтажа в систему центрального или автономного отопления могут быть выбраны:

• чугунные секционные батареи;
• алюминиевые радиаторы;
• биметаллические радиаторы;
• стальные модели;
• радиаторы из меди.

В этом месте можно разместить и конвекторы для подключения к электрической сети в настенном положении или установить их в пол под декоративную крышку.

Приборы отопления могут быть:

• в виде полноразмерных радиаторов;
• низкие батареи отопления для панорамных окон;
• напольные батареи;
• медные батареи для установки в плинтус;
• конвекторы для панорамных окон для размещения в полу.
