Какие виды ветрогенераторов наиболее эффективны: особенности, достоинства и недостатки

Два вида, два соперника

Как уже было отмечено, в продаже пока существуют ветрогенераторы двух видов (по расположению вала вращения к поверхности земли) – горизонтальные и вертикальные. Поговорим вначале о вертикальных.

Ветросиловые установки (ВСУ) с вертикальной осью вращения имеют неоспоримое для быта преимущество: их узлы, требующие обслуживания, сосредоточены внизу и не нужен подъем наверх. Там остается, и то не всегда, упорно-опорный самоустанавливающийся подшипник, но он прочен и долговечен. Поэтому, проектируя простой ветрогенератор, отбор вариантов нужно начинать с вертикалок.

Ротор Савониуса

В начале октября 1924 года русские изобретатели братья Я. А. и А. А. Воронины получили советский патент на поперечную роторную турбину, в следующем году финский промышленник Сигурд Савониус организовал массовое производство подобных турбин. За нам и осталась слава изобретателя этой новинки.

Ротор Ворониных-Савониуса, или для краткости, ВС, это, как минимум, два полуцилиндра на вертикальной оси вращения (см. фото). И какое бы направление ветра не было, как бы резко он не изменял свои порывы, такой ветряк будет спокойно вращаться вокруг своей оси, вырабатывая энергию. Это единственное и главное преимущество вертикального ветряка перед горизонтальным.

А главный его недостаток – низкое использование ветровой энергии. Объясняется это тем, что лопасти-полуцилиндры работают только в четверть оборота, а остальную часть окружности вращения они как бы тормозят своим движением скорость вращения. Расчёты показали, что при этом используется лишь третья часть ветровой энергии.

Вертикальные ветрогенераторы с ротором Дарье

В 1931 году французский конструктор Жорж Дарье (George Darrieus) предложил свой вариант ротора, который имеет от двух и более плоских лопастей. Он еще проще, чем ВС: лопасти – из простой упругой ленты безо всякого профиля. Прост в изготовлении и монтаже, но с малой эффективностью — КИЭВ – до 20%.

Теория ротора Дарье еще недостаточно разработана. Ясно только, что начинает он раскручиваться за счет разности аэродинамического сопротивления горба и кармана ленты, а затем становится вроде как быстроходным, образуя собственную циркуляцию. Вращательный момент мал, а в стартовых положениях ротора параллельно и перпендикулярно ветру вообще отсутствует, поэтому самораскрутка возможна только при нечетном количестве лопастей (крыльев?) В любом случае на время раскрутки нагрузку от генератора нужно отключать.

Есть у ротора Дарье еще два нехороших качества. Во-первых, при вращении вектор тяги лопасти описывает полный оборот относительно ее аэродинамического фокуса, и не плавно, а рывками. Поэтому ротор Дарье быстро разбивает свою механику даже при ровном ветре. Во-вторых, Дарье не то что шумит, а вопит и визжит, вплоть до того, что лента рвется. Происходит это вследствие ее вибрации. И чем больше лопастей, тем сильнее рев. Так что Дарье если и делают, то двухлопастными, из дорогих высокопрочных звукопоглощающих материалов (карбона, майлара), а для раскрутки посередине мачты-древка приспосабливают небольшой ВС.

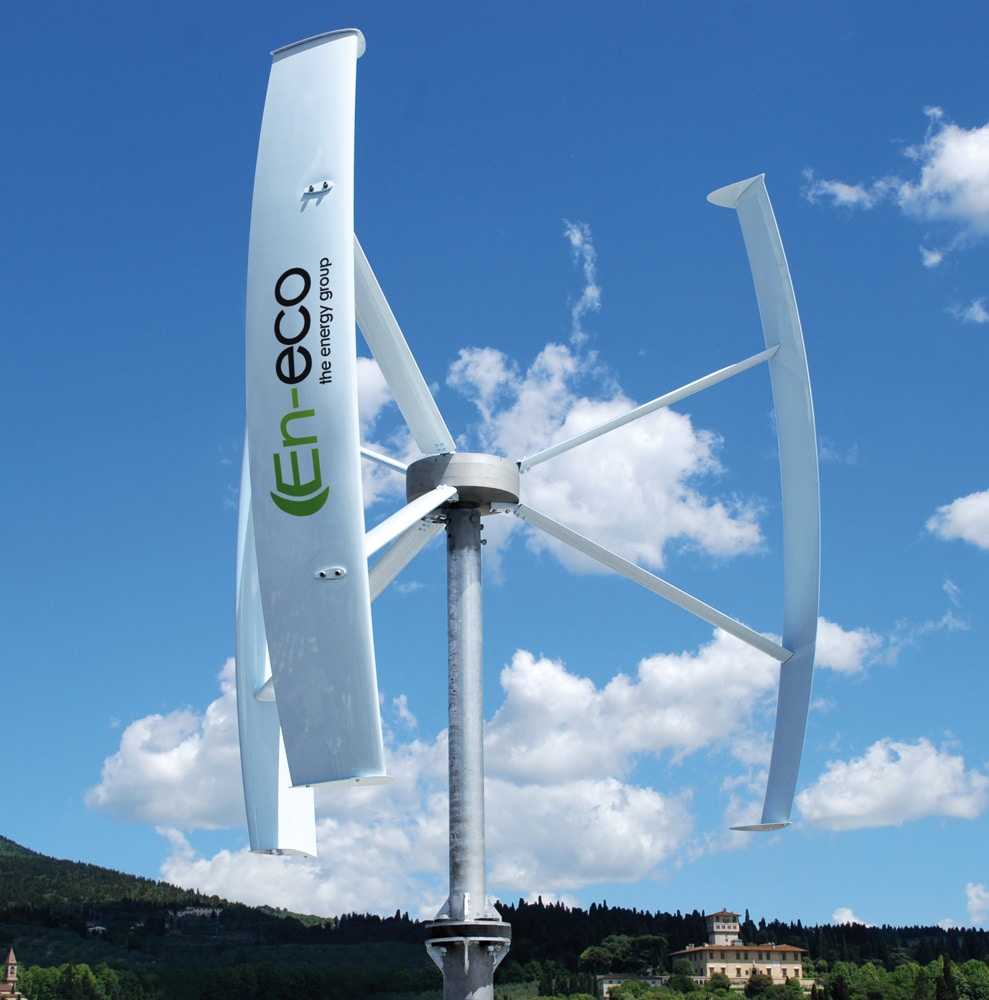

Геликоидный ротор

ветрогенератора с вертикальной осью вращениягеликоидным ротором

И, наконец, существуют ветрогенераторы с многолопастным ротором. Это один из самых эффективных типов из разряда вертикальных ветрогенераторов. (См. рисунок).

Оптимальное расположение ветряков

Мощность ветрогенератора зависит не только от параметров турбины.

Географическое положение. Наиболее выгодное место расположения ветроустановок – местность с сильными ветрами. Оптимальны места, где присутствуют регулярные, сильные порывы ветра, обеспечивающие высокую эффективность ветряка

Наиболее благоприятные условия преобладают в регионах, где много ветреных дней.
Преобладающее направление ветров
Если, например, большинство ветров дуют с запада, нужно обратить особое внимание на западное направление. В данном случае небольшие электростанции, построенные с западной стороны здания, сработают намного эффективнее, чем турбины, расположенные на восточной стороне. Форма близлежащей территории влияет на эффективность турбин
Чем меньше препятствий, тем лучше условия работы

Любые «препятствия» создают ветровую турбулентность, что вредит работе ветряка

Важно правильно расположить домашние ветрогенераторы на участке

Ветровые турбины нужно размещать выше поверхности крыши. Обычно их устанавливают:

• непосредственно на крыше;
• на мачте длиной 12 метров.

Единственное исключение – небольшие ветряные электростанции, расположенные на холме, расположенном на некотором расстоянии от дома. Пространство не должно быть закрыто деревьями, другими зданиями.

При определении оптимального расположения ветряка на заднем дворе, нужно учитывать здания, естественные препятствия, расположенные за пределами участка.

Вертикальные генераторы, особенности, плюсы и минусы

Вертикальные ветрогенераторы менее эффективны вследствие наличия останавливающего воздействия потока ветра на обратные стороны лопастей. Этот недостаток практически единственный. Вертикальные конструкции не нуждаются в наведении на ветер, не требуют установки на высокие мачты, доступны для ремонта, обслуживания или самостоятельного изготовления.

Именно вертикальные конструкции обеспечивают такое разнообразие форм и моделей ротора, созданных профессиональными конструкторами и талантливыми любителями. Рассмотрим некоторые варианты конструкции вертикальных роторов:

Ротор Дарье

Отличается конфигурацией лопастей, которые расположены вертикально и по касательной к окружности вращения. Кроме того, форма лопасти имеет строение как у крыла самолета, поэтому при вращении создается подъемная сила, облегчающая движение и способствующая работе со слабыми потоками ветра.

Ветровая турбина Савониуса

Этот вид имеет две лопасти, установленные напротив друг друга. Форма лопастей напоминает желоб, при воздействии ветрового потока на обратную сторону происходит расщепление струи воздуха, которая частично уходит в сторону, а частично соскальзывает с обратной стороны одной лопасти на рабочую часть второй. Ветрогенератор Савониуса является одной из самых старых разработок, но до сих пор вполне успешно используется как в промышленных, так и в самодельных устройствах.

Выбор вертикального ветрогенератора

Для того, чтобы правильно подобрать конструкцию вертикального ветрогенератора, надо учесть размеры ротора, силу ветра в регионе, потребность в определенном количестве электроэнергии, и сопоставить эти величины. Чем больше ротор, тем он тяжелее и тем труднее ему начинать вращение. Способность начинать вращаться при слабых ветрах присуща не каждому виду вертикальных устройств, поэтому следует для больших ветряков использовать наиболее чувствительные конструкции.

Вариантов выбора много, их параметры мало отличаются друг от друга, но некоторая разница присутствует. Если рассматриваемая конструкция не способна обеспечить желаемое количество энергии, следует отказаться от нее и рассмотреть другой вариант.

Компас выбора

В первую очередь, надо чётко знать, что тебе надо, какую желаемую мощность ожидаешь получить от своей установки, какие погодные условия местности и после всего переходить к детальному знакомству с тем или иным типом ветряка. А различные виды ветрогенераторов выдают совершенно разные результаты своей работы. В данной публикации вы узнаете, какие типы ветрогенераторов существуют на сегодняшний день, и вам нетрудно после знакомства с ними сделать правильный выбор.

Для скромных аппетитов подходящим выбором будет так называемый ортогональный ветрогенератор, который может подойти к применению в той местности, где бывают очень слабые дуновения ветерка. Он имеет несколько параллельных к оси лопастей, расположенных на некотором расстоянии от неё. (см. фото).

Итак, ветрогенераторы по своему виду различаются по:

• количеству лопастей,
• материалам, из которых изготовлены лопасти,
• расположению оси вращения к поверхности земли,
• шаговому признаку винта.

По числу лопастей они бывают одно-двух-трёх и многолопастные. Последние начинают своё вращение при малейшем движении воздуха, но применимы лишь для таких целей, где сам факт вращения важен, а не вырабатываемая электроэнергия. То есть, они незаменимы, скажем, при перекачке воды из глубоких колодцев.

По материалам, из чего сделаны лопасти, различают жёсткие и парусные ветрогенераторы. Парусные намного дешевле жёстких, сделанных из стеклопластика, или из металла, но в ходе эксплуатации можно замучиться ремонтировать их.

По расположению оси вращения к поверхности почвы различают горизонтальные ветрогенераторы и вертикальные. Их отличия настолько деликатны, что при разных условиях они меняются местами в своём превосходстве. С вертикальной осью ветряки сразу схватывают малейшие дуновения ветерка, не требуют флюгера, но они менее мощные, чем горизонтальные.

По шаговому признаку винта ветрогенераторы бывают с изменяемым и фиксированным шагом. Изменяемый шаг, бесспорно, даёт возможность увеличить скорость вращения, но какова конструкция! Она сложна, увеличивает вес ветряка, то есть, потребует неисчислимых лишних затрат. Куда более прост и надёжен фиксированный шаг.
Таков, вкратце, ваш компас, чтобы не заблудиться в выборе.

Нужно еще привести список некоторых терминов и сокращений, которые будут использованы в дальнейшемю

• КИЭВ – коэффициент использования энергии ветра. В случае применения для расчета механистической модели плоского ветра (см. далее) он равен КПД ротора ветросиловой установки (ВСУ).
• КПД – сквозной КПД ВСУ, от набегающего ветра до клемм электрогенератора, или до количества накачанной в бак воды.
• Минимальная рабочая скорость ветра (МРС) – скорость его, при которой ветряк начинает давать ток в нагрузку.
• Максимально допустимая скорость ветра (МДС) – его скорость, при которой выработка энергии прекращается: автоматика или отключает генератор, или ставит ротор во флюгер, или складывает его и прячет, или ротор сам останавливается, или ВСУ просто разрушается.
• Стартовая скорость ветра (ССВ) – при такой его скорости ротор способен провернуться без нагрузки, раскрутиться и войти в рабочий режим, после чего можно включать генератор.
• Отрицательная стартовая скорость (ОСС) – это значит, что ВСУ (или ВЭУ – ветроэнергетическая установка, или ВЭА, ветроэнергетический агрегат) для запуска при любой скорости ветра требует обязательной раскрутки от постороннего источника энергии.
• Стартовый (начальный) момент – способность ротора, принудительно заторможенного в потоке воздуха, создавать вращающий момент на валу.
• Ветродвигатель (ВД) – часть ВСУ от ротора до вала генератора или насоса, или другого потребителя энергии.
• Роторный ветрогенератор – ВСУ, в которой энергия ветра преобразуется во вращательный момент на валу отбора мощности посредством вращения ротора в потоке воздуха.
• Диапазон рабочих скоростей ротора – разность между МДС и МРС при работе на номинальную нагрузку.
• Тихоходный ветряк – в нем линейная скорость частей ротора в потоке существенно не превосходит скорость ветра или ниже ее. Динамический напор потока непосредственно преобразуется в тягу лопасти.
• Быстроходный ветряк – линейная скорость лопастей существенно (до 20 и более раз) выше скорости ветра, и ротор образует свою собственную циркуляцию воздуха. Цикл преобразования энергии потока в тягу сложный.

Применение ветрогенераторов

Ветрогенераторы применяются в промышленности и в быту.

Ветроустановки промышленные используются для нужд производства или обеспечения электроэнергией небольших поселков в условиях отсутствия или дефицита электрического снабжения. Устанавливаются на открытой пустынной местности в большом количестве.

Морская ветрогенераторная электростанция

Ветряки, преимущественно простые, предназначены для домашнего использования на дачных участках. В зимнее холодное время для экономии электричества сооружаются на территории жилых домов. Простой ветрогенератор дает энергию в соответствии с количеством ветреных дней.

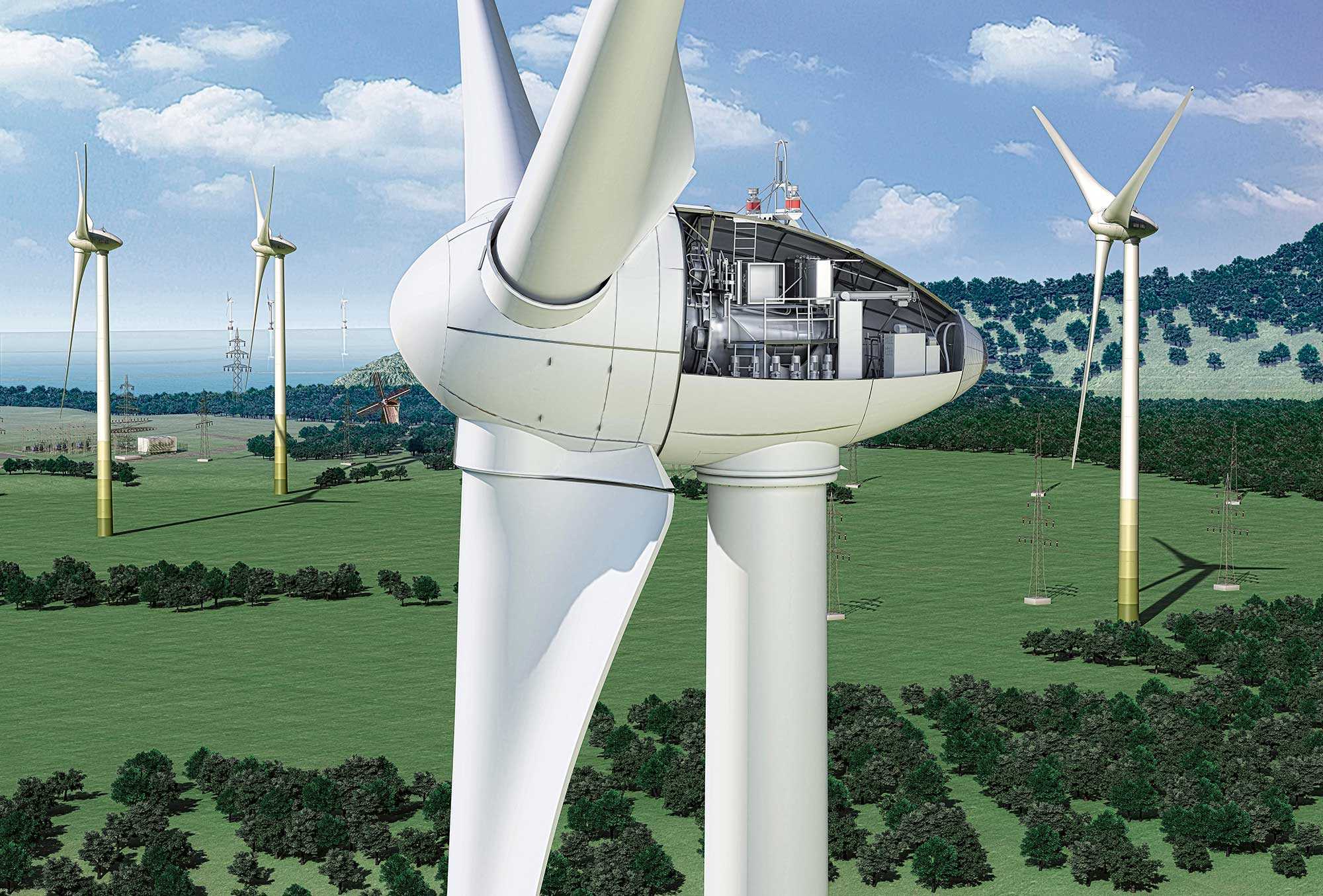

Как устроен ветрогенератор

Устройство ветрогенераторов обычно включает в себя следующие основные компоненты:

1. Лопасти находятся на вершине ветрогенератора и являются основными элементами, которые захватывают энергию ветра. Лопасти могут быть изготовлены из различных материалов, таких как углеродное волокно, алюминий или стекловолокно.
2. Генератор преобразует энергию ветра в электрическую энергию и передает ее на выходную сторону ветрогенератора. Генераторы могут быть разных типов, но наиболее распространенными являются синхронные генераторы с постоянными магнитами или генераторы с возбуждением от постоянных магнитов.
3. Система управления контролирует работу ветрогенератора и управляет его работой. Система управления может включать в себя различные датчики, контроллеры и другие устройства, которые обеспечивают стабильную и эффективную работу ветрогенератора.
4. Тормозная система необходима для торможения лопастей при сильном ветре для избежания поломки установки. Датчик ветра передает данные в блок управления, и если скорость ветра превышает 50 км/ч, вращение ротора замедляется. При 80 км/ч система полностью останавливает лопасти.
5. Поворотный механизм необходим, чтобы лопасти смогли “поймать” ветряной поток, так как он может проходить в разных направлениях.
6. Трансмиссия (коробка передач) необходима для передачи крутящего момента с лопастей, вращающихся со скоростью 15-20 об/мин, к электрическому генератору, ротор которого вращается со скоростью 1500-1800 об/мин.
7. Генератор необходим для переработки механической энергии вращающихся лопастей в электрическую энергию переменного тока.

Строительная часть

Так, крупные ВЭС, используемые в промышленных масштабах, имеют гигантские размеры. Так, самый массивный ветрогенератор в мире – Enercon E-126 – имеет высоту башни 126 метров и диаметр лопастей 126 метров. Для устойчивости, и во избежание опрокидывания таких массивных конструкций, передающих вертикальные нагрузки на основание и испытывающих горизонтальные нагрузки от ветра, необходим фундамент. Обычно его делают массивным железобетонным, так как центр тяжести конструкции расположен на значительной высоте. Башня имеет округлую форму для создания обтекаемости и снижения ветровых нагрузок на нее. Внутри нее расположена лестница для доступа мастера, производящего обслуживание.

Электрическая часть

Чтобы использовать ток, полученный с использованием ветрогенератора, его необходимо преобразовать. Для этого необходима инверторная система. Инверторная система – устройство, которое преобразует постоянный ток, производимый генератором, в переменный ток, необходимый для питания различных электрических приборов.

Все перечисленные компоненты работают совместно, чтобы создать электрическую энергию из энергии ветра. Ветрогенераторы могут быть установлены на земле или на воде. Они могут использоваться как для производства электроэнергии для собственных нужд, так и для продажи электроэнергии на рынок.

Типы ветрогенераторов

Ветряки можно различать по: — количеству лопастей; — типу материалов лопастей; — вертикальному или горизонтальному расположению оси установки; — шаговому варианту лопастей.

По конструкции ветрогенераторы делятся по количеству лопастей, одно, двухлопастные, трехлопастные и многолопастные. Наличие большого числа лопастей позволяет вращать их очень малому ветру.  Конструкцию лопастей можно разделить на жесткую и парусную. Парусные ветряки дешевле других, но нуждаются в частом ремонте.

Один из видов ветрогенераторов — горизонтальный

Ветрогенератор вертикального исполнения начинают вращаться при малом ветре. Им не нужен флюгер. Однако по мощности они уступают ветрякам с горизонтальной осью. Шаг лопастей ветрогенераторов может быть фиксированным или изменяемым. Изменяемый шаг лопастей дает возможность увеличивать скорость вращения. Эти ветряки дороже. Конструкции ветряка с фиксированным шагом надежны и просты.

Вертикальный генератор

Эти ветряки менее затратные в обслуживании, так как устанавливаются на небольшой высоте. Также они имеют меньше движущихся частей, легче в ремонте и производстве. Такой вариант установки нетрудно изготовить своими руками.

Ветрогенератор вертикального исполнения

Конструкция ветрогенератора с оптимальными лопастями и своеобразным ротором дает высокий КПД и не зависит от направления ветра. Ветрогенераторы вертикальной конструкции бесшумные. Вертикальный ветрогенератор имеет несколько типов исполнения.

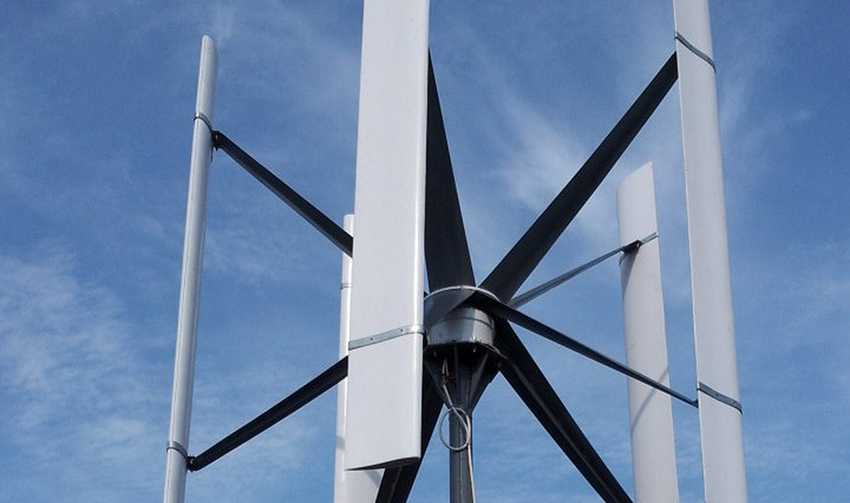

Ортогональные ветрогенераторы

Ортогональный ветрогенератор

Такие ветряки имеют несколько параллельных лопастей, которые устанавливаются на расстоянии от вертикальной оси. На работу ортогональных ветряков не влияет направление ветра. Устанавливаются они на уровне земли, что облегчает монтаж и эксплуатацию установки.

Ветрогенераторы на основе ротора Савониуса

Ветрогенераторы на основе ротора Савониуса

Лопасти этой установки представляют собой особые полуцилиндры, которые создают высокий крутящий момент. Из недостатков этих ветряков можно выделить большую материалоемкость и не высокую эффективность. Для получения высокого крутящего момента с ротором Савониуса устанавливают еще ротор Дарье.

Ветряки с ротором Дарье

Наряду с ротором Дарье эти установки имеют ряд пар лопастей с оригинальной конструкцией для улучшения аэродинамики. Достоинством этих установок является возможность их монтажа на уровне земли.

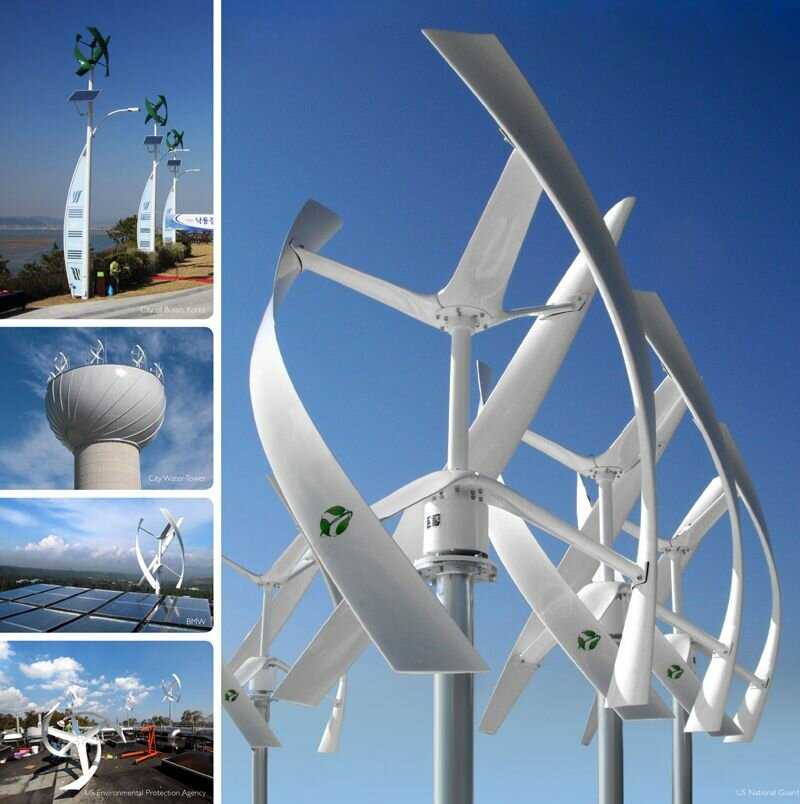

Геликоидный ветрогенераторы.

Они представляют собой модификацию ортогональных роторов с особой конфигурацией лопастей, что дает равномерное вращение ротора. За счет снижения нагрузки на элементы ротора срок их службы увеличивается.

Ветрогенераторы на основе ротора Дарье

Многолопастные ветровые установки

Многолопастные ветровые генераторы

Ветряки такого типа представляют собой измененный вариант ортогональных роторов. Лопасти на этих установках устанавливаются в несколько рядов. Направляет ветровой поток на лопасти первый ряд неподвижных лопастей.

Парусный ветрогенератор

Основное достоинство такой установки — это способность работать при небольшом ветре от 0,5 м/с. Парусный ветрогенератор устанавливается в любом месте, на любой высоте.

Парусный ветрогенератор

Из преимуществ можно выделить: маленькую скорость ветра, быструю реакцию на ветер, легкость конструкции, доступность материала, ремонтопригодность, возможность изготовить ветряк своими руками. Недостаток — это возможность поломки при сильном ветре. Перейти на сайт https://casinopinup1.ru

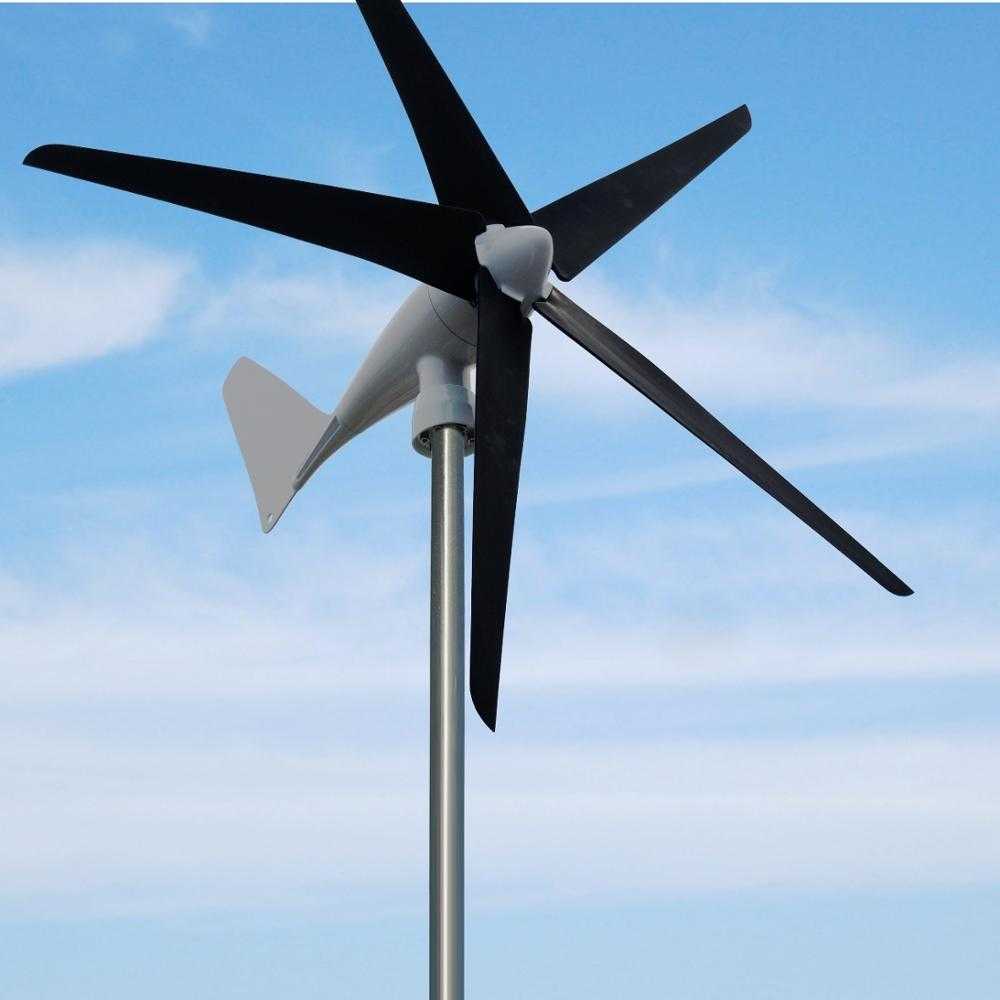

Ветрогенератор горизонтальный

Ветрогенератор горизонтальный

Эти установки могут иметь разное число лопастей

Для работы ветрогенератора важно выбрать правильное направление ветра. Эффективность работы установки достигается небольшим углом атаки лопастей и возможности их регулировки. У таких ветрогенераторов небольшие габариты и вес

У таких ветрогенераторов небольшие габариты и вес.

Помогла вам статья?

ДаНет

Вертикальные ветряки

Общее устройство вертикальной конструкции состоит из нескольких узлов:

1. Колесо с лопастями, — основной ротор, воспринимающий силу воздушного потока. Назначение – преобразование кинематической энергии ветра в механическую, путём создания крутящего момента на валу.
2. Редуктор, — синхронизирует вращательное движение и создаёт определённую скорость вращения вала генератора.
3. Генератор, — устройство, вырабатывающее электрический ток посредством преобразования крутящего момента в магнитное поле и создания в проводке разности напряжений.
4. Аккумуляторная батарея, — накапливает и выдаёт постоянный ток величиной около 12 Вольт.
5. Инвертор, — устройство, предназначенное для преобразования постоянного тока в переменный со значением 220 Вольт.

На самом деле, электрическая часть более сложная, и включает блок управления, стабилизации, соединения с несколькими потребителями.

Принцип работы

Движущийся с определённой скоростью воздушный поток встречает на своём пути препятствие в виде лопасти ветрогенератора. Ударяясь о поверхность, ветер создаёт на ней давление, под воздействием которого, ротор начинает вращаться и передаёт через редуктор на генератор крутящий момент. Последний начинает вырабатывать электрический ток.

Далее, электроэнергия поступает на контроллер, преобразовывается в постоянный ток и отправляется на подзарядку аккумуляторных батарей. Они, в свою очередь, транслируют поток электричества к потребителю через инвертор. Это устройство, потребляя ток постоянных величин, выдаёт переменное напряжение в 220 Вольт.

Преимущества и недостатки

Достоинства:

1. Малые начальные значения скорости ветра для начала движения ротора ветрогенератора. Для отдельных моделей эти показатели начинаются с 0,3м/сек. Но следует учитывать, что реальная отдача от ветряка начнётся при движении воздушного потока со скоростью не менее 3–5м/сек. Номинальная мощность генератора будет при скоростных показателях, находящихся в диапазоне 10–18 м/сек.
2. Не зависит от направления движения воздушного потока, — конструкция вертикального ветряка способна улавливать ветер под любыми углами атаки ветра.
3. Вертикальный ветрогенератор обладает низким звуковым фоном, — значения, в отличие от горизонтальных конструкций, редко превышают порог в 18–20Дб. Кроме этого, отсутствуют частоты близкие к нижнему порогу, — так называемый инфразвук, который негативно сказывается на здоровье человека. Отсюда следует, что монтаж установок возможен непосредственно рядом с жильём людей.
4. Выработка электромагнитного излучения минимальна и не ощущается окружающими. Конструкция не создаёт опасных и разрушительных вибраций.
5. Вертикальный ветрогенератор не опасен для птиц, в силу того, что он воспринимается ими как единое препятствие, которое надо обогнуть. Для горизонтального устройства, — опасность для пернатых представляют движущиеся лопасти, которые птицы не ассоциируют с препятствием и поэтому сталкиваются с ними.
6. Ветряк на вертикальной оси, благодаря своей конструкции, не требует принудительных механизмов для запуска, — движение ротора начинается при достижении воздушным потоком минимальных значений давления.
7. Работает при любых климатических условиях, может противостоять сильным порывам ветра, вплоть до ураганных значений.
8. Устройство просто в эксплуатации, — несложная система управления и малые текущие расходы, необходимые для поддержания рабочего состояния, делают этот тип ветряка привлекательным для частного использования.

Недостатки:

1. Коэффициент эффективного преобразования ветрового потока у вертикальной конструкции в 2–2,5 раза ниже по сравнению с горизонтальным устройством.
2. Вертикальный ветрогенератор обладает большей материалоёмкостью, нежели конструкции, выполненные по другим схемам.
3. С определённого значения мощности, некоторые конструкции сильно увеличиваются в размерах, что негативно сказывается на планировке полезной площади участка.

Достоинства и недостатки

Среди достоинств ВЭС можно выделить отсутствие необходимости в каком-либо топливе или иных ресурсах и возможность предоставить энергию любому пункту, вне зависимости от того, насколько далеко он расположен от магистральных линий. Недостатки ВЭС заключаются в полной зависимости от ветра, его силы и равномерности, необходимости дополнительных устройств для подготовки тока для использования его в бытовых нуждах. Например, в безветренное время работа ВЭС прекратится, а ураган может вывести генератор из строя. На 2022 год в мире благодаря ветроэлектростанциям (ВЭС) суммарно производится 77587 МВт электричества. Среди стран лидерами по производству подобной энергии являются Китай, США, Бразилия, Германия и Швеция.

Расчёт диаметра дисков генератора

Оптимальное расположение магнитов по кругу должно быть с расстоянием между магнитами равным половине ширины магнитов. У меня магниты 50×30×10 мм. Ширина магнитов 30 мм, прибавляем половину ширины (30+15=45 мм), и умножаем на 8 магнитов, и делим на π(3.14). Внутренний диаметр по магнитам (30+15*8:π= 114.5 мм) равен 114мм. Чтобы узнать внешний диаметр нужно прибавить высоту магнитов, у меня высота магнитов 50 мм. Значит (114+50+50=214 мм). Теперь я знаю диаметр дисков, я сделаю диски диаметром не 214 мм, а 220 мм, добавлю 6мм в диаметре.Для примера:

если вы хотите например поставить по 12 магнитов на дисках, а магниты размером 40×40×10 мм, то тогда получится (40+20*12:π+40+40) диаметр 309мм. Или если магниты 45*25*8 мм, то (45+22,5*12:π+45+45) диаметр дисков получится 347 мм

В общем не важно какие по размерам магниты, и их число по кругу, диаметр дисков строится от ширины магнитов, и расстояния между магнитами должно быть равным половине ширины магнитов

У меня получилось вот так, я рисовал не на бумаге, а в планшете. Потом снова придётся рисовать уже на реальных дисках. Я думаю проблем с разметкой на дисках быть не должно, размечается диск на секторы, в моём случае на 8 секторов, и наклеиваем магниты.

>

Как рассчитать лопасти ветрогенератора

Для того, чтобы рассчитать лопасти ветрогенератора необходимо выполнить несколько шагов. Сначала необходимо выбрать диаметр ротора, который обеспечит необходимую мощность. Затем выбирается быстроходность и решается, сколько лопастей будет на ветряке. Чтобы определить ширину хорды на конце лопасти, необходимо использовать формулу: b = 4 D/ Z2i. Наконец, чтобы найти оптимальный угол установки лопастей, используйте соответствующий график. Все эти шаги помогают разработать эффективный и экономически целесообразный ветрогенератор. Однако, следует учитывать, что проект должен быть адаптирован к конкретным условиям и требованиям.

Перспективные разработки

Норвежская компания StatoilHydro и немецкий концерн Siemens AG разработали плавающие ветрогенераторы для морских станций большой глубины. StatoilHydro построила демонстрационную версию мощностью 2,3 МВт в июне 2009 года. Турбина под названием Hywind, разработанная Siemens Renewable Energy, весит 5 300 тонн при высоте 65 метров. Располагается она в 10 километрах от острова Кармой, неподалёку от юго-западного берега Норвегии. Компания планирует в будущем довести мощность турбины до 5 МВт, а диаметр ротора — до 120 метров. Аналогичные разработки ведутся в США.

Компания Magenn разработала специальный вращающийся от ветра аэростат с установленным на нём генератором, который сам поднимается на высоту 120—300 метров. Нет необходимости строить башню и занимать землю. Аппарат работает в диапазоне скоростей ветра от 1 м/с до 28 м/с. Аппарат может перемещаться в ветряные регионы или быстро устанавливаться в местах катастроф.

Компания Windrotor предлагает конструкцию ротора мощной турбины, позволяющую значительно увеличить его размеры и коэффициент использования энергии ветра. Предполагается, что эта конструкция станет новым поколением роторов ветровых турбин.[источник не указан 3872 дня]

В мае 2009 года в Германии компанией Advanced Tower Systems (ATS) был запущен в эксплуатацию первый ветрогенератор, установленный на гибридной башне. Нижняя часть башни высотой 76,5 метров построена из железобетона. Верхняя часть высотой 55 метров построена из стали. Общая высота ветрогенератора (вместе с лопастями) составляет 180 метров. Увеличение высоты башни позволит увеличить выработку электроэнерии до 20 %.

В конце 2010 года испанские компании Gamesa, Iberdrola, Acciona Alstom Wind, Técnicas Reunidas, Ingeteam, Ingeciber, Imatia, Tecnitest Ingenieros и DIgSILENT Ibérica создали группу для совместной разработки ветрогенератора мощностью 15,0 МВт.

Евросоюз создал исследовательский проект «UpWind» для разработки офшорного ветрогенератора мощностью 20 МВт.

В 2013 году японская компания «Mitsui Ocean Development & Engineering Company» разработала гибридную установку: на единой плавающей в воде оси установлена ветровая турбина и турбина, работающая от приливной энергии.

Самая мощная ветряная турбина в мире — 14-222 DD компании Siemens Gamesa (длина её лопасти достигает 108 м, а диаметр — 222 м), рекордсмен по максимальной выработке электроэнергии за сутки: 359 мегаватт-часов; 60 таких турбин будут установлены на ветряной электростанции Moray West в заливе Мори-Ферт в Шотландии.
