Почему в сантехнике размеры в дюймах?

В технике

В последние годы под влиянием американской техники и технической терминологии дюймы употребляются в русском языке существенно чаще. В частности, в них выражается размер различных компьютерных деталей, узлов и принадлежностей: дискет, дисков, экрана телевизоров, дисплеев (монитор) и т. п. В точках на дюйм (dpi) и линиях на дюйм (lpi) измеряется разрешающая способность различных устройств графического ввода-вывода. Диагональ экрана бытовых приёмников телевизионного вещания, во времена СССР измерявшаяся только в сантиметрах, теперь часто указывается в дюймах.

В электронике расстояния в 1/10 и 1/20 дюйма используются как стандартный шаг между выводами интегральных микросхем и оптоэлектроники в корпусах DIP и SOIC, а также как стандартный шаг в макетных платах для прототипирования.

Диаметр колёсных дисков автомобилей и мотоциклов, ободьев горных велосипедов и круизеров также традиционно измеряется в дюймах, в то время как размерность шин и параметры крепежа, а также ободья шоссейных, кроссовых и гибридных велосипедов — в метрической системе, хотя размер шин японских и американских внедорожников обычно указывается в дюймах, например 31*10.5R15 — высота шины 31″, ширина 10,5″, диск 15″. Также в дюймах измеряется диаметр громкоговорителей.

В современной типографике кроме французского применяется и английский дюйм, особенно в компьютерах. Размеры шрифтов измеряются в пунктах, 72-х долях дюйма.

Видиконовский дюйм

Размеры матриц фотоаппаратов в дюймах

Видиконовский дюйм (vidicon inch) равен ⅔ обычного дюйма или примерно 16,93 мм. Чаще всего его применяют для измерения диагонали матрицы цифровых фотоаппаратов. Исторически возник как обозначение размера активной части мишени видикона, у которого диаметр колбы составляет 1 дюйм.

К примеру, 1/2,7″ — единица, делённая на 2,7 и умноженная на 16,93 мм, то есть 6,27 мм.

Диаметр труб

Традиционное обозначение диаметров водо- и газопроводных труб в дюймах не выражает непосредственно ни наружный, ни внутренний диаметры труб. Такое обозначение более близко к обозначению условного прохода трубопроводных элементов, который может выражаться как в англо-американской дюймовой, так и в метрической европейской системе. Тем не менее, не существует какой-либо формулы для перевода «трубных дюймов» в миллиметры или в «обычные» дюймы с целью узнать действительный наружный или внутренний диаметр трубы. Условный проход в метрической системе тоже слабо связан с геометрическим диаметром труб. Для однозначного сопоставления условного дюймового диаметра стандартному наружному диаметру трубы и диаметрам трубной резьбы необходимо пользоваться справочной литературой и нормативной документацией.

ГОСТ 3262
устанавливает технические условия на стальные трубы, применяемые для водопроводов и газопроводов, но он не нормирует и не обозначает диаметр труб в дюймах. При нарезке трубной резьбы необходимо руководствоваться ГОСТ 6357,
который устанавливает основные размеры трубной цилиндрической резьбы в миллиметрах, но использует обозначение размера резьбы в дюймах. Таким образом, для установления соответствия между дюймовым размером трубы и её действительным геометрическим диаметром необходимо сопоставление данных, приведенных в этих двух стандартах.

К примеру, наружный диаметр ½» трубы в соответствии с ГОСТами равен 21,3 мм, а 5″ трубы — 140,0 мм. При попытке вычислить пересчётный коэффициент обнаруживается, что «трубные дюймы» — больше стандартного значения 25,4 мм и «разные» для разных диаметров трубы.

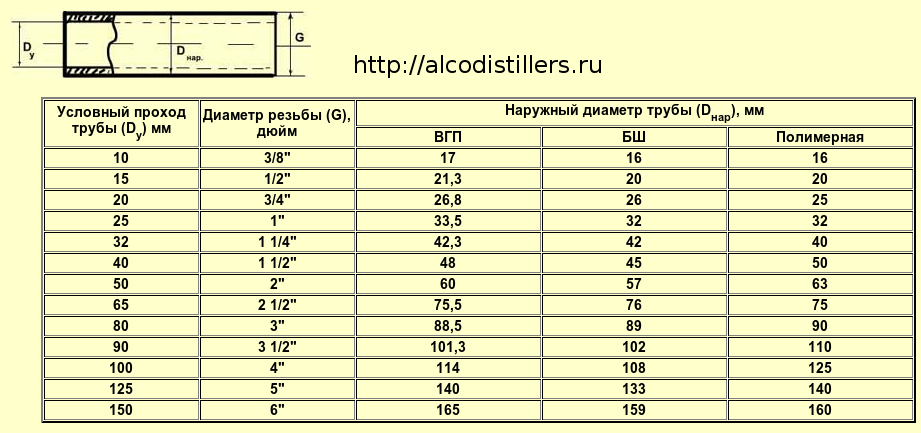

Приведенная таблица построена на основе упомянутых выше ГОСТов, но не претендует на полноту и не может служить заменой официальной нормативной документации.

Обозначение размера резьбы	Условный проход трубы	Наружный диаметр наружной резьбы (трубы), мм	Наружный диаметр трубы, мм
⅛	6	9,728	10,2
¼	8	13,157	13,5
⅜	10	16,662	17,0
½	15	20,955	21,3
¾	20	26,441	26,8
1	25	33,249	33,5
1¼	32	41,910	42,3
1½	40	47,803	48,0
2	50	59,614	60,0
2½	65	75,184	75,5
3	80	87,884	88,5
3½	90	100,330	101,3
4	100	113,030	114,0
5	125	138,430	140,0
6	150	163,830	165,0

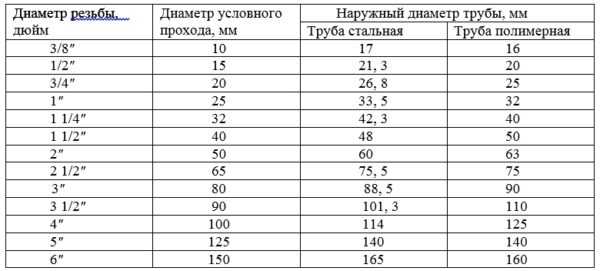

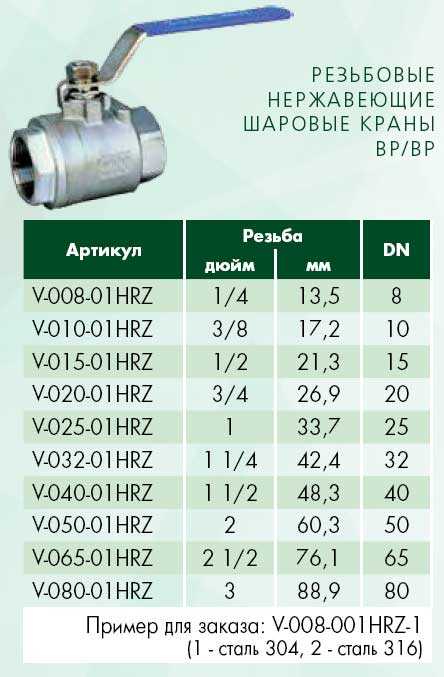

Таблица для перевода дюймов в миллиметры

Чтобы правильно рассчитать, надо знать, что по международным стандартам одни дюйм равен 2.54 сантиметрам.

Применяя таблицу, видно, что труба с диаметром в один дюйм равна 33.5 миллиметрам снаружи, и 25 миллиметрам эквивалентному диаметру.

Придерживаясь правилу перевода, при помощи калькулятора легко сделать вычисления. Если известно сечение изделия, можно правильно вычислить объем трубы.

Внимание! Практика показывает, что измерение в дюймах не равны миллиметровым значениям диаметра, потому что в маркировке указывают внутреннее значение сечения. В таблице последнюю цифру обозначают условным проходом, который имеет целое число

Поэтому делая измерения труб и переводя данные, следует округлять значения

В таблице последнюю цифру обозначают условным проходом, который имеет целое число. Поэтому делая измерения труб и переводя данные, следует округлять значения.

Самим делать вычисления переводов сложно, лучше обратиться за помощью к специалистам, либо применить данные таблицы.

Таблицы, помогающие перевести данные. Во время монтажа используют различный материал для труб. Это может быть сталь, пластик либо латунь и т.д. Все трубы имеют свою классификацию, единицу измерения.

Общими параметрами для труб являются:

1.внешний диаметр Дн.

2.внутренний диаметр Дв.

3.толщина стенок трубы h.

До недавнего времени сети строили из стальных изделий, для которых сделали единую схему, чтобы определить размеры.

Например, труба с полудюймовым диаметром соответствует 12.7 миллиметрам, это показатель внутреннего сечения. Данное значение содержит параметр пропускной возможности трубы, и также размер полудюймового трубопроката.

Снаружи такая труба имеет диаметр 2.1 сантиметр. В таблице указывают слово труба около значения резьбы, равной пол дюйму.

Имея данные трубы, можно легко определить необходимые объемы.

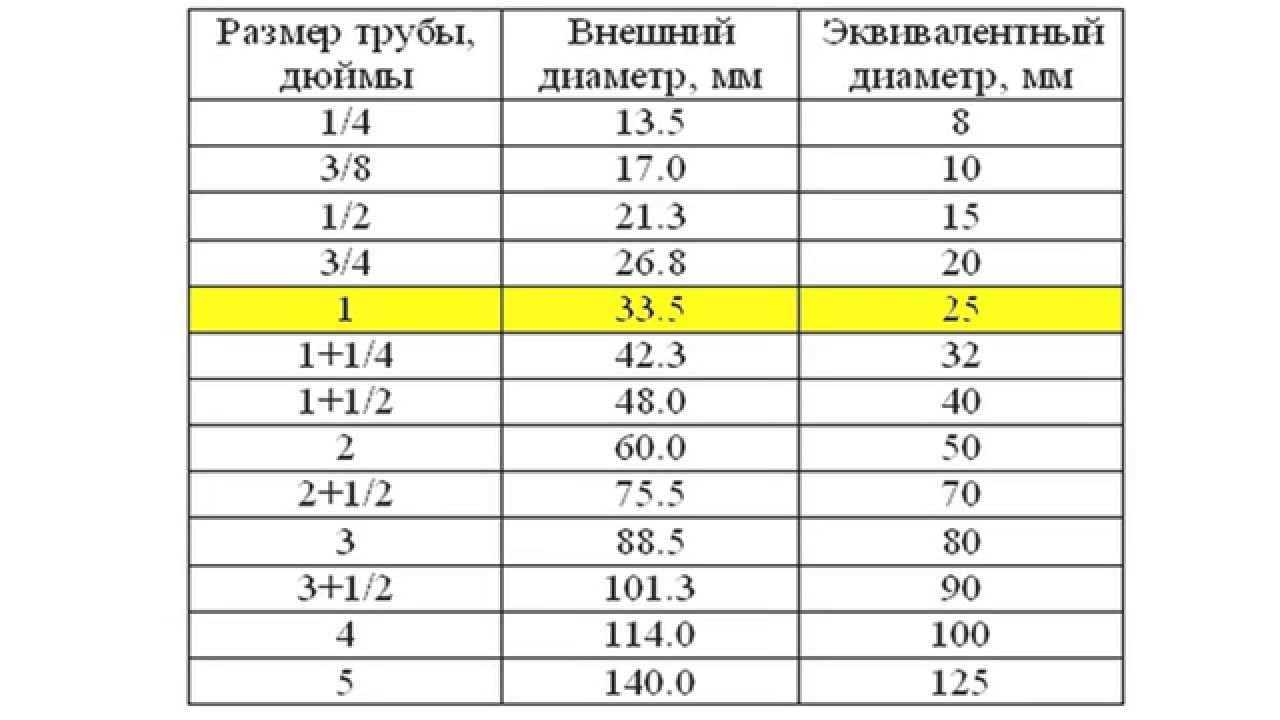

Это наглядно видно в таблице:

Размеры трубы, дюймы.	1/2	3/4	7/8	1	1,5	2
Внутренний диаметр.	12,7 мм	19 мм	22,2 мм	25,4 мм	38,1 мм	50,8 мм
диаметр резьбы, мм.	20,4-20,7	25,9-26,2	29,9-30,0	32,7 – 33,0	45,8 – 46,2	57,9 – 58,3

Данная таблица содержит значения диаметров, выраженные миллиметрами.

Существует вторая современная таблица переводов значений, по которой все диаметры обозначены дюймами, выраженные в инчах.

Справка! Разность в единице измерения появилась, когда в эксплуатацию вошли медные трубопрокаты в Европе в конце двадцатого века. В России трубы из метали измерялись в миллиметрах, а не в инчах. Данная метрика широко применяется до сих пор.

Технологии нарезки

Резьба трубная цилиндрическая, которая относится к дюймовому типу (как внутренняя, так и наружная), может нарезаться ручным или механическим методом.

Нарезание резьбы при помощи ручного инструмента, в качестве которого используется метчик (для внутренней) или плашка (для наружной), выполняется в несколько шагов.

1. Обрабатываемая труба зажимается в тисках, а используемый инструмент фиксируется в воротке (метчик) или в плашкодержателе (плашка).
2. Плашка надевается на конец трубы, а метчик вставляется во внутреннюю часть последней.
3. Используемый инструмент вворачивается в трубу или навинчивается на ее конец посредством вращения воротка или плашкодержателя.
4. Чтобы сделать результат более чистым и точным, можно повторить процедуру нарезания несколько раз.

Нарезка резьбы на токарном станке

Механическим способом трубная резьба нарезается по следующему алгоритму:

1. Обрабатываемая труба зажимается в патроне станка, на суппорте которого фиксируется резьбонарезной резец.
2. На конце трубы, используя резец, снимают фаску, после чего выполняют настройку скорости перемещения суппорта.
3. После подведения резца к поверхности трубы на станке включают резьбовую подачу.

Следует иметь в виду, что резьба дюймовая нарезается механическим методом с помощью токарного станка только на трубных изделиях, толщина и жесткость которых позволяют это сделать. Выполнение трубной дюймовой резьбы механическим способом позволяет получать качественный результат, но применение такой технологии требует от токаря соответствующей квалификации и наличия определенных навыков.

Подытожим

Рынок предлагает десятки и сотни наименований различного сантехнического оборудования. От стандартной сантехники до приборов со специфическими задачами. Правильный диаметр подключения для каждого — это оптимальная работа, предотвращение утечек и долгий срок эксплуатации без ремонтов, с минимальными затратами на обслуживание.

При выборе соединений для конкретных задач и ситуаций, учитывайте такие факторы, как материал трубопровода, напор воды, место установки

И обязательно обращайте внимание на сопроводительные документы — зачастую производитель заранее позаботился о теоретической части и указал предпочтительный диаметр и тип соединения

Если такая информация не прилагается, проконсультируйтесь у продавца или профессионального мастера.

Значение дюймового объема

Сечение трубы, выраженного дюймами, легко расшифровать. Диаметр чаще всего измеряется в дюймах. 3.35 сантиметров соответствует одной единице. Расшифровка показателя имеет отличия, потому что продукцию измеряют по диаметру внутри трубы, а не снаружи.

К примеру, для заготовки в один дюйм диаметр внутри варьируется 2.55 – 2.71 сантиметрам. Толщина стенок влияет на ее величину.

У однодюймовой трубы диаметр снаружи равен 25.4 миллиметрам, а у двухдюймовой 50 миллиметров. Что тогда означают цифры 33.249 либо 66498?

Резьбы на дюймовых трубах делают на наружном объеме. Таким образом внутренний объем с диаметром резьбы соотносится условно. Поэтому размер трубопрокатов вычисляют, сложив цифры 25.4 либо 50 и две толщины стенки изделия.

Справка! Чтобы сделать правильно перевод одной величины в другую, выполняют замеры изнутри. Потому что, руководствуясь данными внешних измерений, результат будет неверным, и монтаж будет выполнен неправильно, так как трубы имеют разную толщину стенки.

При этом следует иметь в виду, что каждый производитель ориентируется на собственные стандарты изготовления труб.

Если возникают сложности в расшифровке, стоит прибегнуть к помощи профессионалов, которые помогут выбрать необходимую продукцию.

Как определить размеры комплектующих для сантехники и водопроводной сети?

Водопроводные трубы, изготовленные из разных материалов подбирают по наружному сечению и соотношению с толщиной стенок. Гидротехнические и садовые шланги можно определить по диаметру внутреннего сечения. Обычно они имеют резьбу 1 2 дюйма. Это можно объяснить идентичностью диаметров шлангов и магистральных труб.

Капельные ленты имеют величину, которая аналогична внутреннему диаметру, а капельные трубки промаркированы внешним диаметром. При подборе фитинга нужно смотреть на маркировочные символы, нанесенные на детали.

Сантехники наизусть знают типовые размеры сантехнических изделий:

• 3/8 – элементы подключения европейских смесителей или наливного шланга в европейских унитазах;
• ½ — смесители и краны, все бытовые сантехнические приборы и трубы для жилья;
• ¾ дюйма – фитинги, трубы в квартиру;
• 1 дюйм – фитинги, трубы для небольшого жилища;
• 1 ¼ — подводка для сантехники;
• 1 ½ — сливное отверстие для воды в мойке на кухне.

Такие знания позволят новичку правильно подобрать необходимые детали для того, чтобы починить всю сантехнику в своем доме.

Примечания

1. Деньгуб В. М., Смирнов В. Г. Единицы величин. Словарь-справочник. — М.: Издательство стандартов, 1990. — С. 50. — 240 с. — ISBN 5-7050-0118-5.
2. ↑
3. Дюйм // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
4. ↑ Дюйм // Толковый словарь живого великорусского языка : в 4 т. / авт.-сост. В. И. Даль. — 2-е изд. — СПб. : Типография М. О. Вольфа, 1880—1882.
5. Ирина Винокурова. Хлебная метрология // Техника — молодёжи. — 2011. — № 7 (июль). — С. 49.
6. Петрушевский Ф. Ф. Таблицы для перевода метрических (десятичных) мер в русские и русских — в метрические // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
7. ↑ . Федеральное агентство по техническому регулированию и метрологии. — «Настоящий стандарт распространяется на трубную цилиндрическую резьбу, применяемую в цилиндрических резьбовых соединениях, а также в соединениях внутренней цилиндрической резьбы с наружной конической резьбой по ГОСТ 6211, и устанавливает профиль, основные размеры и допуски резьбы». Дата обращения: 9 апреля 2012.
8. . Brigham Young University. Дата обращения: 5 декабря 2011. lists 24,302 instances of inch(es) compared to 1548 instances of centimeter(s) and 1343 instances of millimeter(s).
9. 37 (1985). Дата обращения: 11 января 2018.
10. 2 (1 August 2014). Дата обращения: 18 декабря 2014. Canadian units (5) The Canadian units of measurement are as set out and defined in Schedule II, and the symbols and abbreviations therefore are as added pursuant to subparagraph 6(1)(b)(ii).
11. ↑  (недоступная ссылка). UK: Department for Business Innovation and Skills (2007). Дата обращения: 12 декабря 2014.
12. . UK: The National Archives (2002). Дата обращения: 25 апреля 2013.
13. ↑  (англ.). EngineeringToolbox.com. — «Трубы обозначаются „номинальными“ или „торговыми“ наименованиями, которые слабо связаны с действительными размерами. Например, внутренний диаметр двухдюймовой оцинкованной стальной трубы составляет около 2⅛ дюйма, а её наружный диаметр — около 2⅝ дюйма.В сантехнике размер трубы характеризуется её условным проходом — NPS (англ.)русск. или „номинальным диаметром трубы“. Метрический эквивалент называется DN или фр. diamètre nominal. Метрические обозначения соответствуют практике употребления Международной организации по стандартизации (ИСО) и применяются ко всем трубам для водопроводно-канализационной сети, природного газа, печного топлива и к разнообразным трубам, применяемым в зданиях». Дата обращения: 9 апреля 2012.
14. См. также: Nominal Pipe Size (англ.)русск. (англ.)
15. ↑ . Федеральное агентство по техническому регулированию и метрологии. — «Настоящий стандарт распространяется на неоцинкованные и оцинкованные стальные сварные трубы с нарезанной или накатанной цилиндрической резьбой и без резьбы, применяемые для водопроводов и газопроводов, систем отопления, а также для деталей водопроводных и газопроводных конструкций». Дата обращения: 10 апреля 2012.

Лайфхак. Каким способом измерить диаметр труб?

Диаметр – величина, требующая измерений, так как от них зависит возможность использования того или иного образца. Добиться желаемого удастся путем применения специализированных устройств:

• линейки-циркометра;
• лазерного измерителя;
• рулетки.

Однако большинство инструментов и приборов не найти в обычной мастерской, кладовке или на строительной площадке. Кроме того, многие устройства довольно дорогие, и часто их покупка нецелесообразна при производстве небольших работ. Дополнительно стоит отметить, что для работы с профессиональным оборудованием требуются определенные навыки и опыт, и далеко не всегда удается с первого раза разобраться в принципе работы устройства. Поэтому возникает необходимость в поиске других способов измерения трубы в дюймах.

Что делать, если под рукой нет специального прибора? Для начала потребуется вспомнить школьные годы и простую формулу, посредством которой удастся определить длину окружности. Выглядит эта формула следующим образом:

Из формулы легко вычленить диаметр, например, 32 мм в дюймах, 25 мм в дюймах, а также разобраться, какие параметры требуются для его определения. Другими словами, чтобы найти нужный показатель, потребуется длину поделить на «Пи». Следует уточнить, что с помощью подобных вычислений определяют в основном внешний диаметр. Схема довольно простая:

1. Сначала потребуется взять дюймовую трубу.
2. После при помощи рулетки обмотать трубу, следя за тем, чтобы инструмент не перекашивался. Для удобства можно воспользоваться швейной лентой, которая будет плотно прилегать к поверхности трубы..
3. Провести замеры, посчитав диаметр по ранее упомянутой формуле.

Стоит запомнить, что при маркировке труб водоснабжения и канализации используют преимущественно неметрическую систему – дюймы. Однако ничего сложного при переводе в нет, так как в сети полно таблиц соответствия. Кроме того, достаточно запомнить, сколько сантиметров в дюйме: 1 дюйм = 2,54 сантиметра.

Как измерять маленькие трубы? При уточнении диаметра небольшой трубы можно задействовать штангенциркуль, и таким способом пользуются довольно часто. Обычно инструмент применяют, когда замеряют трубы диметром менее 15 см. Для этого:

1. Один конец штангенциркуля прикладывают к одной из стенок трубы.
2. Второй устанавливают к противоположной.
3. Определяют требуемый показатель, используя шкалу инструмента.

При желании у небольших труб внутренний диаметр удастся определить при помощи того же штангенциркуля. Для этого потребуется концами инструмента зажать кромку, которая представляет собой толщину. После останется из внешнего диаметра вычесть полученный результат. Ответом станет внутренний диаметр трубы.

Дюйм – популярная единица измерения как в России, так в мире. Существует несколько причин актуальности неметрической системы, однако при необходимости любые измерения можно представить в стандартных единицах.

О пикселях и изображении

Многие, рассуждая о телевизионных или иных экранах, считают наиболее важным показателем его размер. Они усиленно переводят в более привычные для себя меры длину диагонали (допустим, 21 дюйм в мм), пытаясь сообразить, достаточна ли для них эта величина. Вместе с тем, есть показатели не менее важные, на которые покупатели подобной техники порой не обращают внимания.

Пиксель – это технический термин, перекочевавший и в бытовой обиход. Если отойти от сложных определений, то пикселем можно назвать наименьший неделимый объект изображения определенного цвета. Растровая картинка компьютеров представляет собой совокупность пикселей, выстроенных в строках и столбцах. Принципы телевидения несколько иные, но и здесь принято говорить о разрешающей способности устройства, т. е. о его возможности отображать наибольшее количество деталей (единиц) демонстрируемой картинки. Разумеется, любое изображение тем более красиво и качественно, чем выше количество пикселей, приходящихся на единицу площади экрана. Это и есть уже упоминаемый показатель ppi (количество точек на дюйм дисплея)

Величина ppi крайне важна для получения яркой четкой качественной картинки, поэтому на нее непременно нужно обращать внимание при покупке соответствующей техники

Впрочем, не только в пикселях счастье – так, по крайней мере, утверждают многие специалисты. Погоня за высоким разрешением ведет к серьезному росту нагрузки на графические карты. То есть покупателям телевизионной и прочей подобной техники стоит тщательно взвесить все «за» и «против» и остановиться на оптимальном для себя варианте устройства.

трубный дюйм, полдюйма в мм, три четверти, диаметр

Собрать какую-либо систему коммуникаций без выполнения соединений не получится, как минимум, потому что, в конце концов, к ней понадобится подсоединить сантехническое оборудование. Главное при этом, чтобы сборка получилась качественной, а диаметры всех соединений точно соответствовали друг другу. Ниже мы немного расскажем о дюймовой трубе.

Отличие труб по размерным параметрам

Будь то трубы из пластика, металла или керамики, у них есть перечень характеристик, по которым покупатель ориентируется при их выборе.

К основным показателям можно отнести следующее:

• внешнее сечение – если труба круглая;
• внутреннее сечение – считается рабочим диаметром;
• толщина стенки – характеризует, как правило, прочность трубы.

Внешнее сечение формируется из внутреннего сечения и толщины стенки, умноженной на два. Зачастую трубы соединяются резьбовым способом. Резьба наносится на внешней части трубы, после чего ее диаметр нельзя считать равным внешнему диаметру трубы

А в связи с тем, что при монтаже нужно отталкиваться именно от сечения резьбы, эта величина приобретает более важное значение, и, как правило, принимается во внимание вместо фактического размера трубы

Условная пропускная способность труб

Правильно организованная водопроводная система должна равномерно снабжать всех потребителей достаточным объемом воды. Прокладывая трубопровод, руководствуются в первую очередь величиной пропускной способности труб, то есть объемом воды, который может пройти по трубам за определенный отрезок времени (прочитайте: “Как посчитать пропускную способность трубы для разных систем – примеры и правила”).

Такой параметр именуется условным проходом и обозначается символами Dn. Определенной единицы измерения не существует, поэтому присутствует лишь условный, нефактический параметр, который в целочисленном выражении определяет приблизительный просвет трубы. Промежутки между величинами просчитываются теоретически, так, чтобы при последующем значении пропускная способность труб увеличивалась на 40-60 %.

Эффективность готовой системы будет видна лишь на практике. Для получения правильно функционирующей системы водопровода, нужно всего лишь воспользоваться таблицей, в которой указан перечень водоводов с соответствующими размерами фитингов для соответствия условным проходам.

Способы измерения сечения труб

Существует две системы измерения труб:

• Имперская. Единица исчисления – дюймы. Используется для обозначения только водо- и газопроводных труб и сопутствующей водопроводной арматуры.
• Метрическая. Исчисляется в миллиметрах, сантиметрах и метрах. Применяется для труб, используемых в других целях.

Различия между метрической и дюймовой трубами

В продаже можно встретить как стальные дюймовые, так и стандартные трубы, что также может стать причиной путаницы. Наглядно они отличаются по форме резьбы – у дюймовой трубы нити скруглены.

Шаг резьбы можно замерить различными способами. У дюймовых труб замеры делаются по внутренним границам нитей, а у метрических труб – по внешним.

У разных диаметров труб будет и разное расстояние:

• для трубы полдюйма и трубы три четверти шаг будет равняться 1,81 мм;
• 1-6 дюйма – 2,31 мм.

Конвертация сечений дюймовых в метрические

Соответствующие таблицы можно найти в справочниках. В том же ГОСТе, определяющем параметры ВГП, присутствуют показатели условных пропускных способностей в миллиметрах и в дюймах. Однако, для создания функционирующей системы нужны показатели фактического внутреннего сечения. При этом в таблицах, как правило, можно найти лишь наружные сечения.

В идеале в таблицу будут включены величины условной пропускной способности в дюймах, внешнее сечение трубы и соответствующее сечение в миллиметрах.

К примеру, стальную одно дюймовую трубу можно соединить с пластиковой, условная пропускная способность которой равняется 25 мм.

Диаметры стальных труб

Диаметр трубы по способу измерения разделяется на два вида — внутренний (условный диаметр (Ду, Dy) номинальный размер (в миллиметрах) и внешний (наружный диаметр). По внутреннему диаметру измеряются трубы водогазопроводные, по внешнему электросварные круглые и бесшовные.

Применение труб различных диаметров

В различных отраслях промышленности сегодня широко используются стальные трубы. К ним можно отнести:

• бытовую;
• химическую;
• автомобильную;
• пищевую;
• сельскохозяйственную;
• строительную и другие отрасли.

Прежде всего, такая популярность данного вида трубного проката обусловлена экономической выгодой. Основным отличием стальных труб друг от друга это способы производства, стали из которых изготавливают трубы, а так же диаметры и сечение.

Большое значение для любых работ связанных с использованием труб из стали имеет как внешний, так и внутренний диаметр. Главное принципиальное отличие между измерениями диаметра трубы, это то что внешний диаметр не зависит от толщины стенок, а внутренний зависит к примеры труба 108х3 имеет внешний диаметр 108 мм, а внутренний 102 мм, расчет 108 — (3*2) = 102 мм. Так же есть трубы водогазопроводные, которые измеряются по внутреннему диаметру и имеют следующие размеры ду 15х2,8, в данном случае все наоборот внутренний остается неизменным 15 мм, а внешний будет 20,6 мм, расчет 15 + (2,8*2) = 20,6 мм. Такие трубы изготавливаются по ГОСТу 3262-75 и имеют обозначение ДУ — диаметр условного прохода.

Диаметр труб считается важным, так как показатель служит опорой для проведения классификации изделий. Зная диаметры и толщину стальных труб можно, например, заранее просчитать их необходимое количество, для транспортировки какого – либо вещества по магистрали. И как следствие можно расчитать нагрузку на проектируемую систему, а также выявить слабые места и возможности их устранение.

Разновидности диаметров можно посмотреть в таблице стальных труб

Существующая стандартизация стальных труб необходима для осуществления стыковых соединений с использованием трубопроводной арматуры и четкого определения аналогов данной продукции, изготовленной из других материалов. Ведь соединение деталей из разного материала позволило расширить сферу применения трубопроводов в различных видах промышленности. Именно поэтому всегда значение диаметра металлической трубы должно совпадать, быть тоньше или толще с его соединительным элементом или ее полимерным аналогом, формируя при этом сложную систему. Это, например, дало возможность при масштабном проектировании разнообразнейших магистралей подбирать специалистами различные соединительные узлы.

Ведь если известны значения наружного и внутреннего диаметра, то подобрать необходимые элементы для соединения достаточно легко.

Диаметры стальных труб могут быть:

• трубы с особо тонкими стенками -тонкостенные;
• нормальные, усредненные конструкции — обычные;
• изделия с тонкими стенками — тонкостенные;
• элементы с толстыми стенками — толстостенные;
• трубы с особо толстыми стенками — толстостенные.

Также диаметр и толщина стальной трубы заранее может предопределить сферу ее использования.

Стандартное обозначение диаметра труб

Труба электро сварная прямошовнfя 108х3,5 дл12м (Труба э/с пш 108х3,5 дл12м) 108мм-внешний диаметр, 3,5мм-толщина стенки, 12м-длина хлыста.

Труба водогазопроводная 50х3,5 дл6м (Труба вгп ду 50х3,5 дл6м) 50мм-внутренний диаметр, 3,5мм-толщина стенки, 6м-длина хлыста.

Труба бесшовная холоднодеформированная 35х3 н/д (Труба бш хд 35х3 н/д) 35мм-внешний диаметр, 3мм-толщина стенки, н/д- немерной длины(от 4м до 12м)

Труба бесшовная горячедеформированная 60х5 н/д (Труба бш гд 60х5 н/д) 60мм-внешний диаметр, 5мм-толщина стенки, н/д- немерной длины(от 4м до 12м).

Сортамент стальных труб

1. Стальные профильные трубы имеют разные виды сечения: круглые, овальные, квадратные и прямоугольные. Для каждого вида сечения имеется свой стандарт. Сечение позволяет выдерживать большие нагрузки, поэтому металлопрокат используется в несущих конструкциях.
2. Другой элемент металлопроката — стальные электросварные трубы. Для их изготовления используется листовой прокат из углеродистой стали. Изделия имеют прямой сварной шов по всей длине. Они находят своё применение при прокладке трубопроводов. Для продукции с круглым сечением применяется ГОСТ 10705–80 и ГОСТ 10704–91 , для элементов с квадратным и прямоугольным сечением — ГОСТ 8639–82 и ГОСТ 8645–68 .
3. Стальные бесшовные трубы позволяют выдерживать значительные перепады температур и давления. Новейшие технологии позволяют получить продукцию без продольных швов, при их изготовлении по ГОСТ 8732–78 используются углеродистые, легированные и конструкционные стали.
4. Стальные трубы ВГП — сварные водогазопроводные, они используются в системах теплофикации, водоснабжения и газоснабжения.
5. Лежалая продукция и бывшая в употреблении — б/у — значительно дешевле новых изделий, она не имеет хорошего товарного вида, но зато подходит в качестве дешёвого опорного элемента в строительстве.

Разберемся в терминологии

В нашей стране метрическая система счисления. И измеряем мы все в метрах, сантиметрах и миллиметрах. Традиционно диаметр стальных труб у нас измеряют в миллиметрах. Но труба имеет два диаметра — внутренний и внешний, а еще характеризуется толщиной стенки. Так о каком диаметре идет речь, когда говорят о размерах стальных труб? Зависит от стандарта, согласно которому они изготовлены. В одних случаях имеется в виду наружный диаметр, в других внутренний. Вот так все непросто.

Диаметры стальных труб: по какому ориентироваться

Диаметр номинальный и условный

Трубы используются при разном давлении. Для более высокого требуется большая прочность и добирается она за счет толщины стенки. При этом наружный диаметр трубы оставляют фиксированным. Иначе не получится соединять отрезки, возникнут сложности с резьбой, фитингами и т.д. Так что наружный диаметр — это только внешний параметр. Поэтому было введено такое понятие, как условный проход. Вообще, это устаревшее название и по современным нормам говорят «номинальный диаметр».

Условный проход трубы (номинальный диаметр) — расчетная величина, которая высчитывается при проектировании. Эта величина примерно соответствует внутреннему диаметру трубы в миллиметрах. Примерно, потому что стенки при равном наружном размере разной толщины. А это значит, что просвет меняется. Чтобы как-то согласовать все это, и ввели номинальный диаметр. Это определенный перечень величин, определенный ГОСТом 28338-89. Они приведены в таблице. Реальные размеры округляются до ближайшего номинального.

Ряд стандартных номинальных значений условного прохода газо-, водопроводных труб и арматуры к ним

Обозначение этой величины — DN, иногда ставят русский вариант — Дн. После этих букв стоит какая-то цифра без метрических знаков: DN30 или DN150. Читается это как условный проход трубы 30 или 150, или номинальный диаметр 30 и 150. Единиц измерения нет, так как это условная величина.

Еще раз: все существующие элементы водопроводных и газопроводных систем маркированы в соответствии с перечнем стандартных величин — номинальных диаметров Дн. Реальный размер внутреннего сечения трубы или арматуры может быть больше или меньше. Он округляется до ближайшего нормативного значения.

Фактически условный проход трубы или номинальный размер — это величина, которая отображает пропускную способность. Она примерно равна внутреннему диаметру. Ведь когда вы собираете систему, используете элементы из разных материалов, с различной толщиной стенки. Поэтому более разумно ориентироваться не на диаметры внутренней части, а именно на условный проход. Это даст возможность обеспечить одинаковую пропускную способность всех элементов системы.

Различия между метрической и дюймовой трубами

В сфере водо- и газоснабжения в основном примененяются стальные трубы, диаметральные размеры которых исчисляют в дюймах или его долях. Например, трубы 1″, 2″ или 1/2″, 3/4″ и так далее. Но если в реальности сделать замер резьбового сечения трубы 1″, то размер будет равен 33,5 мм, что не соответствует одному дюйму(25,4мм). Если при монтаже трубопровода, где измерение ведется в дюймах, особых проблем не возникает, то вот при замене металлических труб на пластиковые, нержавеющие и пр., этот момент вызывает определенную путаницу.

Важнейшее значение при возникновения водного потока имеет внутреннее сечение(Dв), поэтому для обозначения используется именно он. Но несоответствие имеет место быть, т.к внутреннее сечение стандартной металлической трубы равен 27,1 мм, а усиленной 25,5 мм, уже рядом с фактическим, но все же отклонение от дюйма на лицо.

Дюймовые трубы из нержавеющей стали

Секрет заключается в том, что для указания размеров труб принят номинальный, приведенный к стандартному значению диаметр или по другому Условный проход(Dу). Рассмотрим подробнее.

Важность подбора правильного диаметра прокладываемых труб

Благодаря точному номинальному диаметру трубы для монтажа водопровода можно узнать количество транспортируемой воды

В бытовых целях быть осведомленным во всех нюансах, связанных с применяемостью диаметров труб в тех или иных ситуациях – очень важно

К примеру, если возникла надобность в проведении обслуживания системы отопления частного дома, сечение труб определяется так, чтобы зимой прогрев всей территории был одинаковым.

Чтобы определить сечение трубы для применения в отопительных системах, можно воспользоваться формулой, которая расшифровывается, как описано ниже.

D = sqrt ((314∙Q)/ (V∙DT)):

• D – внутреннее сечение выбранных труб;
• Q – тепловой поток, выражаемый киловаттами;
• V – скорость теплоносителя, м/с;
• DT – разница температур на обоих концах системы, измеряемая в ℃;
• sqrt – квадратный корень.

Таблица размеров металлических труб очень важна при расчетах сечения стальных труб. Так вы сможете четко оптимизировать вашу работу, в процессе не возникнет непредвиденных нюансов, и вы будете уверены в успешности ее осуществления. К тому же, вы потратите свои средства с умом и сэкономите немало рабочего времени.

голоса

Рейтинг статьи

Коротко о главном

Чаще в домах монтируются трубы и трубные элементы с дюймовой цилиндрической резьбой. Чтобы ее диаметр перевести в миллиметры, проще использовать уже готовые таблицы. При этом 1 дюйму соответствует 25,4 мм.

Дюймовую резьбу на трубных цилиндрических поверхностях придумал английский инженер Джозеф Витворт. Ее стандарты являются основой действующего российского ГОСТа 6357-81. Она представляет собой левую резьбу со вторым повышенным или средним классом точности и обозначается обычно буквой G. После этой литеры указывается условный трубный проход. Затем может обозначаться класс точности и длина резьбы.

Наиболее распространенные размеры соединений в сантехнике

Существование множества разных диаметров соединений — не маркетинговая уловка, а производственная необходимость. Разнообразие упрощает адаптацию трубопроводов к конкретным условиям эксплуатации. Обеспечивает максимальную эффективность и безопасность в работе.

Нужный диаметр и тип соединения выбирают в зависимости от объема воды в системе, скорости потока, рабочего давления, материала и других факторов. Кроме того, наличие богатой размерной сетки диаметров облегчает сборку и обслуживание системы, позволяя выбирать и комбинировать фитинги и другую фурнитуру в зависимости от требуемой конфигурации.

Таблица наиболее распространенных размеров соединений в сантехнике

Дюймы	мм
1/4	6,35
3/8	9,53
1/2	12,7
3/4	19,05
1	25,4
1 1/4	31,75
1 1/2	38,1
2	50,8
2 1/2	63,5
3	76,2
3 1/2	88,9
4	101,6
5	127
6	152,4

Таблица ходовых размеров соединений труб, шлангов, кранов

Заключение

Если в каком-нибудь поисковике написать запрос «дюйм», то в качестве вариантов ответа непременно окажется и ссылка на рассказ Джеймса Олдриджа «Последний дюйм». Это небольшое, но действительно стоящее произведение, ставшее классикой мировой литературы, не единожды экранизированное. Глубоко трагичная история о человеческом мужестве, сложные взаимоотношения отца и сына, причуды судьбы.

Но интересно название рассказа. Почему «Последний дюйм»? По сюжету десятилетнему ребенку, никогда до этого не управлявшему самолетом, довелось не только вести машину сложнейшим маршрутом, но и сажать ее в тяжелых и даже опасных условиях. Ребенок справился. Последний дюйм перед посадкой стал рубежом, превратившим его в другого человека — взрослого, ответственного, он же высветил и новую грань в будущих отношениях отца и сына. Так что не всегда правильно выражать дюйм в мм – иногда эта величина требует совершенно других подходов и эквивалентов.
